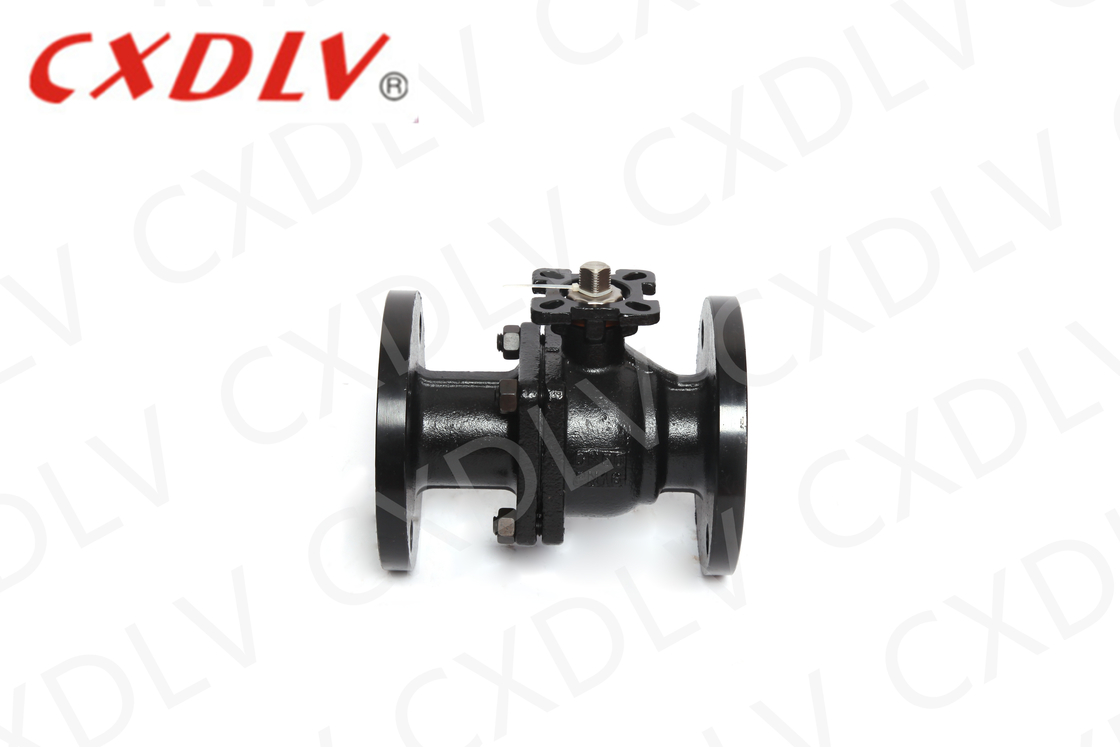

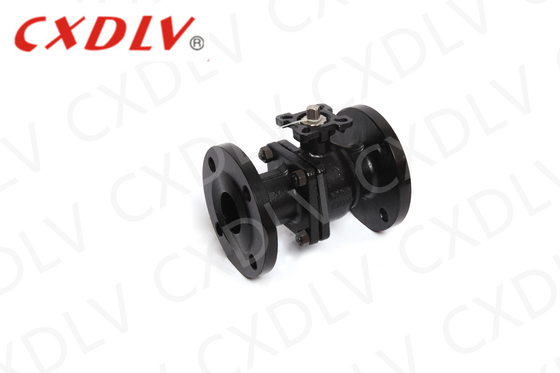

Valvola a sfera flangiata in WCB resistente per vari fluidi e temperature
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q41F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/Mon |
|
Informazioni dettagliate |
|||
| Materiale: | Acciaio al carbonio | Sedile: | PTFE |
|---|---|---|---|
| Connessione: | doppia flangia | Struttura: | Palla di galleggiamento |
| Pressione: | 150 libbre | Tecnologia di elaborazione: | Casting |
| Evidenziare: | Valvola a sfera in WCB resistente,Valvola a sfera per vari fluidi,Valvola a sfera flangiata per varie temperature |
||
Descrizione di prodotto
2PC WCB Valvola a sfera galleggiante in acciaio al carbonio DN15 - DN200 PN16 Valvola a fianco
Specificità
Valvola a sfera di fusione
Norme applicabili:
- Progettazione e fabbricazione: ASME B16.5"API 608"
- Connessione: ASMEB16.5
- Prova di ignifugia: API607 4° 1993
- Prova e ispezione: API 598, API 6D
Distanza di dimensioni:
- 1/2" ~ 8" DN15 ~ DN200
Pressione nominale:
- ANSI 150LB 300LB 16/25/40
Intervallo di temperatura:
- 20 °C ~ 185 °C
| Fino a: mm | ||||||||
| Pressione | Dimensione | φD | L | φE | φB | φC | T | f |
| Classe 150 | 1/2" | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2" | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2" | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
| 2 e mezzo. | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
| 3" | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
| 4" | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
| 5" | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
| 6" | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
| 8" | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 | |
Applicazione
* Ampia gamma di applicazioni, da piccole a poche millimetri di diametro, grandi metri, da alto vuoto ad alta pressione possono essere applicate.
* Le valvole a sfera sono state ampiamente utilizzate nel settore petrolifero, chimico, della generazione di energia, della carta, dell'energia atomica, dell'aviazione, dei razzi e di altri settori, nonché nella vita quotidiana delle persone.
Vantaggio della valvola a sfera
1. Fuso quadrato per una maggiore resistenza e più contatto superficiale per la leva manuale
2. aree bagnate completamente lavorate e lucidate
3- Opzionale sicurezza antincendio e caratteristiche antistatiche
4. sfera di specchio finito per chiusura stretta e coppia di funzionamento inferiore
5- Manovra manuale più robusta e più facile da usare
Selezione del modello
DIN 2PC Valvola a sfera galleggiante a porta piena
| Norme | ANSI | Gran Bretagna | JIS | DIN |
| Pressione | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Materiale | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modello | 1) Modello di piattaforma alta 2) Modello di maniglia | |||
