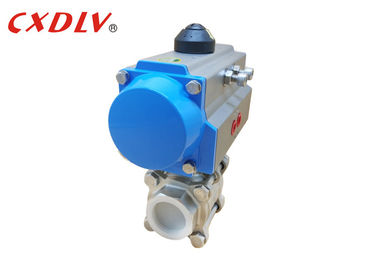

Doppia estremità sostituta attivata pneumatica della flangia del doppio del pistone della valvola a sfera PN16
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q611F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| Materiale corpo: | CF8, CF8M, WCB, CF3, CF3M | Materiale di Seat: | ptfe |
|---|---|---|---|
| Attuatore: | doppio agire, a semplice effetto | standard: | GB, ANSI, JIS, BACCANO |
| Dimensioni: | 1/2 " ~8" | Medium: | Gas di olio dell'acqua |
| Evidenziare: | valvola a sfera azionata pneumatica,valvola azionata pneumatica |
||
Descrizione di prodotto
Doppia estremità sostituta attivata pneumatica della flangia del doppio del pistone della valvola a sfera PN16
Specifiche
- Azionatore pneumatico di quarto di giro rotatorio di progettazione della cremagliera
- Doppia versione di ritorno della primavera o agire
- Interfacce di ISO5211, di DIN3337 e di Namur per il montaggio facile alla valvola, contenitore di commutatore di limite e posizionatore
- Adatto ad applicazione dell'interno ed all'aperto
- Serri l'uscita da 3Nm a 13,024Nm (versione del DA) e a 4Nm a 6,584Nm (versione dello SR)
- Alloggio della lega di alluminio con il pignone nichelato
- Angolo 90° di viaggio con adeguamento di arresto di viaggio di ± 5℃
- Pressione di esercizio da 2 barre fino a 8 barre alla temperatura da -20℃ a +80℃
Vantaggio
1. pezzo di tipo tre: Puntiglioso: Attivato pneumaticamente (agire singolo o doppio)
2. dimensione & collegamenti 6mm (1/4 di ″) alla femmina di 100mm (4 ″) BSP (NPT, BSPT a richiesta)
3. aria di dovere: Gas inerte: Olio: Processo: Vapore: Acqua
4. corpo, palla & gambo dell'acciaio inossidabile dei materiali: RPTFE Seat
Dati tecnici
Doppio azionatore pneumatico sostituto che ordina no.
| Modelli il nessun | Serri (6Bar) | |
| Apra | Chiuda | |
| ATTO 050S | 13.2Nm | 6.7Nm |
| ATTO 063S | 24.1Nm | 11.1Nm |
| ATTO 075S | 47.7Nm | 22.1Nm |
| ATTO 090S | 73.1Nm | 36.7Nm |
| ATTO 100S | 109Nm | 50.7Nm |
| ATTO 115S | 176Nm | 82Nm |
| ATTO 125S | 227Nm | 105Nm |
| ATTO 145S | 357Nm | 165Nm |
| ATTO 160S | 456Nm | 224Nm |
| ATTO 190S | 871Nm | 379Nm |
| ATTO 210S | 1000Nm | 521Nm |
| ATTO 240S | 1423Nm | 721Nm |
| ATTO 270S | 2345Nm | 1060Nm |
| ATTO 300S | 2956Nm | 1460Nm |
| ATTO 350S | 4247Nm | 2346Nm |
| ATTO 400S | 6559Nm | 2624Nm |
Accessori che possono usare con questa valvola a sfera
Indicatore inserita/disinserita
Elettrovalvola a solenoide standard di Namur in tutto lo standard
Posizionatore pneumatico & Elettrico-pneumatico della valvola
Provvigione supplementare manuale di Declutchable
Commutatori di limite per l'indicazione inserita/disinserita a di cartello
Filtro + combinazione del regolatore con il manometro
Selezione di modello
valvola a sfera pneumatica del filo 3PC
| Nome di prodotto | valvola a sfera del filo 3PC | |||
| Pressione | 1000WOG | |||
| Valvola Matreial | CF8/SS304 | CF8M/SS316 | WCB | |
| Collegamento | BSP/BSPT/NPT | |||
