Dettagli:
Termini di pagamento e spedizione:
|
Corpo: | Acciaio inossidabile | palla: | CF8, CF8M |
---|---|---|---|
Materiale di Seat: | ptfe | standard: | GB, ANSI, JIS, BACCANO |
Dimensioni: | 1/2 " ~8" | Pressione: | normale |
Evidenziare: | valvola a sfera di cf8m,valvola a sfera in acciaio inox |

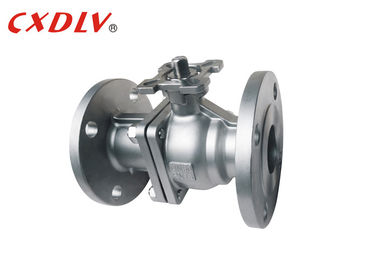

Il doppio di BACCANO ha flangiato cuscinetto della valvola a sfera ISO5211 con la maniglia o l'azionatore
Specifiche
Valvola a sfera di galleggiamento fusa BACCANO
Norme applicabili:
- Progettazione e fabbricazione: BACCANO 3357/1,2EN12516-1
- Collegamento: DIN2542~DIN2545, En1092
- Prova a prova di fuoco: API607 quarto 1993
- Prova ed ispezione: DIN3230/3, En12266
Intervallo di grandezza:
- 1/2 " ~8"
Valutazione di pressione:
- BACCANO PN10 PN16 PN25 PN40
Gamma di temperature:
- -20°C~185°C
PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M. | P | A1 | A2 | B1 | B2 |
1,6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | NON | 11 | NON | 102 | |
125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | NON | 125 | NON | |
150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | NON | 125 | 140 | |
200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | NON | 125 | 140 |
Applicazione
* la vasta gamma delle applicazioni, da piccolo ad alcuni millimetri di diametro, grandi metri, dall'alto vuoto ad alta pressione può essere applicata.
* le valvole a sfera sono state ampiamente usate in petrolio, prodotto chimico, produzione di energia, carta, energia atomica, aviazione, razzo ed altri dipartimenti come pure vite di People's Daily.
Vantaggio
1. La resistenza fluida, il coefficiente di resistenza del tubo con la stessa lunghezza è uguale.
2. struttura semplice, piccola dimensione, leggera.
3. la plastica ampiamente usata materiale vicina ed affidabile della superficie di tenuta della valvola, sigillamento ed è stata ampiamente usata nel sistema di vuoto.
4. facile da operare, aprendosi e chiudendosi rapidamente, da completamente aperto a completamente chiuso finchè il ° di rotazione 90, per facilitare telecomando.
5. la manutenzione facile, la valvola a sfera semplice, guarnizioni è generalmente attività, la sostituzione di rimozione è più conveniente.
6. Completamente nell'aperto o completamente chiuso, la superficie di tenuta e la palla ed il sedile dielettrici di isolamento, con i media, non causeranno l'erosione della superficie di tenuta della valvola.
Selezione di modello
Valvola a sfera di galleggiamento del porto pieno di BACCANO 2PC
Standard | ANSI | GB | JIS | BACCANO |
Pressione | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modello | 1) Alto modello della maniglia del modello della piattaforma 2) |
