Dettagli:
Termini di pagamento e spedizione:
|
| Materiale corpo: | SS304 SS316 | materiale della palla: | CF8, CF8M |
|---|---|---|---|
| Materiale di Seat: | ptfe | standard: | GB, ANSI, JIS, BACCANO |
| Dimensioni: | DN15 ~ DN200 | Pressione: | 10K 20K |
| Evidenziare: | valvola a sfera di cf8m,valvola a sfera dell'estremità della flangia |
||

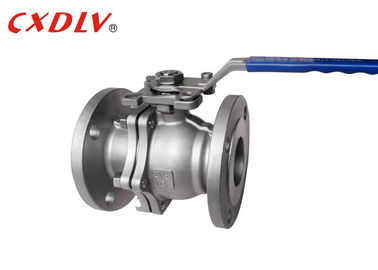

La valvola a sfera ISO5211 dell'acciaio fuso di JIS 20K 2PC dirige il cuscinetto di montaggio per il motore
Specifiche
Valvola a sfera
Norme applicabili:
- Progettazione e fabbricazione: ASME B16. 34, API608
- Collegamento: JIS B2212 ~ B213
- Prova ed ispezione: JIS B2003, API6D
- Dimensione faccia a faccia: JIS B2002
Intervallo di grandezza:
- DN15 ~ DN200
Valutazione di pressione:
- JIS 10K 20K
Gamma di temperature:
- - 20 °C ~ °C 185
La parte d'apertura e di chiusura della valvola a sfera (palla) è determinata dal gambo di valvola e gira intorno all'asse del gambo di valvola. Pricipalmente è usata per tagliare o accendere il medium nella conduttura e può anche essere usata per il regolamento ed il controllo fluidi. Il modello di utilità presenta i vantaggi della struttura compatta, del sigillamento affidabile, della struttura semplice e della manutenzione conveniente e la superficie di tenuta e la superficie sferica sono spesso in uno stato chiuso, che non è eroso facilmente mediante il medium ed è facili da operare e mantengono.
| Pressione | Dimensione | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M. | P | A1 | A2 | B1 | B2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Contattici liberamente | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
Applicazione
Adatto a media di funzionamento generali quale il gas acido e naturale dell'acqua, del solvente, ma anche adatto a medium con le condizioni di lavoro dure, quali ossigeno, il perossido di idrogeno, il metano e l'etilene, che sono ampiamente usate in varie industrie.
Forza
1. La resistenza fluida è piccola: la sezione trasversale del tubo di collegamento fra la sfera ed il corpo di valvola è uguale ed il passaggio sferico è collegato da un arco circolare e dai passaggi medi attraverso la sfera e la resistenza fluida è piccola.
2. buona prestazione di sigillatura: La sede valvola adotta il materiale di PTFE con determinata deformazione elastica e l'ad alta resistenza, che raggiunge buon sigillando la prestazione ed assicura la stabilità della valvola.
3. tempo di impiego lungo: il centro di valvola e la luce che vedono il materiale del collo sono fatti di acciaio inossidabile austenitico ed il materiale di sede valvola è fatto di PTFE, che può raggiungere la buona resistenza della corrosione e prolunga il tempo di impiego della valvola.
Selezione di modello
valvola a sfera di galleggiamento del porto pieno 2PC
| Standard | ANSI | GB | JIS | BACCANO |
| Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modello | 1) Alto modello della maniglia del modello della piattaforma 2) | |||
