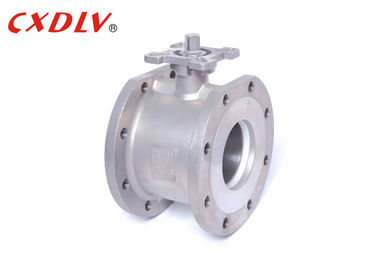

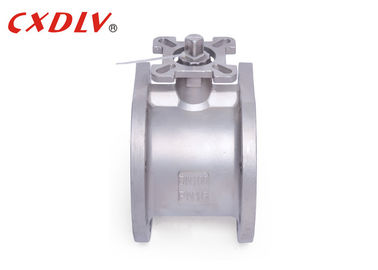

Valvola a 3 pollici del modello dell'Italia del acciaio al carbonio della valvola a sfera dell'acciaio inossidabile del wafer di Q71F
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q71F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| Materiale corpo: | SS304 SS316 | materiale della palla: | CF8, CF8M |
|---|---|---|---|
| Materiale di Seat: | ptfe | Struttura: | Wafer valvola a sfera |
| Dimensioni: | DN15 ~ DN200 | modello: | Q71F |
| Evidenziare: | valvola a sfera di cf8m,valvola a sfera in acciaio inox |
||
Descrizione di prodotto
Valvola a 3 pollici del modello dell'Italia del acciaio al carbonio della valvola a sfera dell'acciaio inossidabile del wafer di Q71F
Caratteristiche di prodotto
valvola a sfera del wafer 1PC
Norme applicabili:
- Progettazione e fabbricazione: GB/T12237/1989
- Collegamento: JB/T79
- Prova a prova di fuoco: GB/T13927 - 1992
Intervallo di grandezza:
- DN15 ~ DN200
Pressione nominale:
- 1,6 ~ MPa 4,0
Gamma di temperature:
- - 20 °C ~ °C 350
La valvola a sfera del wafer con la struttura semplice, la piccola dimensione ed il peso leggero, più, consiste soltanto di alcune parti. Inoltre, può essere azionata rapidamente da 90° girante e l'oggetto è con le buone caratteristiche del comando idraulico. Quando la valvola a sfera è completamente nel posto vacante, lo spessore del piatto della valvola è la sola resistenza quando il medium attraversa il corpo di valvola, in modo dalla perdita di pressione generata dalla valvola è piccola.
| Dimensione | φd | φR | φC | φD | R | T | L | |
| 15 | 1/2» | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
| 20 | 3/4" | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
| 25 | 1" | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
| 32 | 1 1/4" | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
| 40 | 1 1/2» | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
| 50 | 2" | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
| 65 | 2 1/2» | 63,5 | 120 | 145 | 180 | 3 | 18 | 95 |
| 80 | 3" | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
| 100 | 4" | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
| 125 | ] 5" | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
| 150 | 6" | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
Applicazione
La valvola a sfera del wafer è ampiamente usata in: il prodotto chimico, il petrochimico, la fusione, farmaceutico, alimento ed altre industrie in SO2, vapore, aria, gas, ammoniaca, gas di CO2, olio, l'acqua, salamoia, liscivia, acqua di mare, acido nitrico, acido cloridrico, acido solforico, acido fosforico il medium è usato come un regolamento e dispositivo d'arresto sulla conduttura.
Forza della valvola a sfera
1. La progettazione unica dell'eccentrico fa la trasmissione frictionless fra le superfici di tenuta, che prolunga il tempo di impiego della valvola.
2. Elastico il sedile generato da coppia di torsione.
3. La progettazione ingegnosa del cuneo fa la valvola avere una funzione automatica più stretta e più stretta di sigillamento, con perdita compensativa e zero fra le superfici di tenuta.
4. Piccola dimensione, peso leggero, leggero e facile installare.
5. I dispositivi pneumatici ed elettrici possono essere configurati secondo le esigenze degli utenti soddisfare le esigenze di telecomando e di controllo di programma.
6. Il materiale di sedile della sostituzione può applicarsi a vari media.
Selezione di modello
Valvola a sfera del wafer
| Modelli il nessun | Pressione di esercizio /Mpa |
Temperatura applicabile /℃ |
Medium applicabile |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Medium corrosivo d'ossidazione | |
| Q71F-25Ti | 2,5 | Medium corrosivo d'ossidazione |
