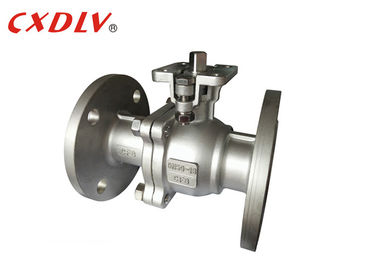

Tipo di montaggio diretto dimensione nominale DN50 ~ DN200 della flangia di valvola a sfera dell'azionatore elettrico ss
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q41F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| Struttura: | 2pc | Tipo della valvola: | galleggiamento |
|---|---|---|---|
| Pressione: | PN16/PN25/PN40 | Dimensioni: | DN15~DN200 |
| Medium: | Gas di olio dell'acqua | standard: | ANSI/JIS/DIN |
| Evidenziare: | valvola a sfera di cf8m,valvola a sfera in acciaio inox |
||
Descrizione di prodotto
Tipo di montaggio diretto dimensione nominale DN50 ~ DN200 della flangia di valvola a sfera dell'azionatore elettrico ss
Specifiche
Valvola a sfera
Norme applicabili:
- Progettazione e fabbricazione: GB12237-89
- Collegamento: JB/T79
- Prova a prova di fuoco: API607 quarto 1993
- Prova ed ispezione: GB/T13927-1992
Intervallo di grandezza:
- DN15~DN200
Valutazione di pressione:
- GB PN16 PN25 PN40
Gamma di temperature:
- -20°C~185°C
La valvola a sfera, l'apertura ed il membro di chiusura (sfera) è determinata dal gambo di valvola e gira intorno all'asse della valvola a sfera. Può anche essere usata per il regolamento ed il controllo fluidi. La valvola duro sigillata della V-palla ha una forte forza di taglio fra il centro a forma di V ed il sedile del metallo della lega duro saldata del carburo. È particolarmente adatto afibra-contenere, particelle micro-solide. Ecc. La valvola a sfera di multi-modo non solo può controllare flessibilmente la confluenza, la scissione e la commutazione di direzione di scorrimento del medium, ma anche può chiudere tutto il canale e collegare gli altri due canali.
| PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M. | P | A1 | A2 | B1 | B2 |
| 1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Contattici liberamente | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Applicazione
La valvola a sfera pricipalmente è utilizzata nella conduttura per tagliare, distribuire e cambiare la direzione di scorrimento del medium.
Vantaggio
1. Il cuscinetto di spinta riduce la coppia di torsione di attrito del gambo di valvola, che rende il gambo di valvola liscio e flessibile per l'operazione a lungo termine.
2. Funzione antistatica: una molla è sistemata fra la palla, il gambo di valvola ed il corpo di valvola e l'elettricità statica generata durante il processo di commutazione può essere derivata.
3. Poiché il materiale quale politetrafluoroetilene ha buona proprietà autolubrificante e la perdita di attrito con la sfera è piccola, il tempo di impiego della valvola a sfera pneumatica è lungo.
Selezione di modello
valvola a sfera di galleggiamento del porto pieno 2PC
| Standard | ANSI | GB | JIS | BACCANO |
| Pressione | 150LB/300LB | PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modello | 1) Alto modello della maniglia del modello della piattaforma 2) | |||
