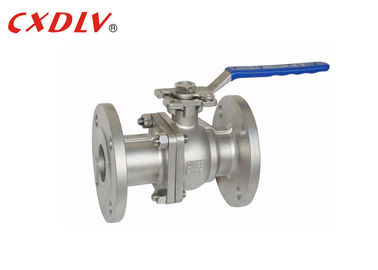

Estremità in due pezzi della flangia del doppio della valvola a sfera del porto pieno ad alta pressione elettrico dell'azionatore
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q41F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| Materiale della valvola: | CF8 | Materiale del sedile: | PTFE |
|---|---|---|---|
| Pressione: | PN40 | Dimensione: | DN15~DN200 |
| Certificato: | ce | Norme: | Gran Bretagna |
| Evidenziare: | valvola a sfera di cf8m,valvola a sfera dell'estremità della flangia |
||
Descrizione di prodotto
Attuatore elettrico ad alta pressione Portone completo Valvola a sfera a due pezzi doppia fiancata
Specificità
Valvola a sfera per piattaforma alta
Norme applicabili:
- Progettazione e fabbricazione: GB12237-89
- Connessione: JB/T79
- Prova di ignifugia: API607 4° 1993
- Prova e ispezione:GB/T13927-1992
Distanza di dimensioni:
- DN15~DN200
Pressione nominale:
- GB PN16 PN25 PN40
Intervallo di temperatura:
- -20°C~185°C
Valvola a sfera, il membro di apertura e chiusura (sfera) è guidato dal fusto della valvola e ruota attorno all'asse della valvola a sfera.La valvola a sfera multi-via non solo può controllare in modo flessibile la confluenza, la scissione e la commutazione della direzione di flusso del mezzo, ma può anche chiudere qualsiasi canale e collegare gli altri due canali.
| PN ((Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Contattaci liberamente | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Applicazione
Le valvole a sfera sono ampiamente utilizzate nella raffinazione del petrolio, nelle condotte a lunga distanza, nelle industrie chimiche, della carta, farmaceutiche, della conservazione dell'acqua, dell'energia elettrica, municipale, siderurgica e altre.
Vantaggi
1. Piccola resistenza al fluido: la valvola a sfera pneumatica è la più piccola della resistenza al fluido di tutta la classificazione delle valvole, anche la valvola a sfera pneumatica a diametro ridotto, la sua resistenza al fluido è piuttosto piccola.
2. sigillo del fusto è affidabile: poiché il fusto della valvola ruota solo e non si muove su e giù, il sigillo di imballaggio del fusto della valvola non è facile da rompere,e la capacità di tenuta aumenta con l'aumento della pressione media.
3. la tenuta del sedile della valvola è buona: l'anello di tenuta realizzato in materiale elastico come il PTFE è facile da sigillare,e la capacità di tenuta della valvola a sfera pneumatica aumenta con l'aumento della pressione media.
Selezione del modello
Valvola a sfera ad alta pressione
| Norme | ANSI | Gran Bretagna | JIS | DIN |
| Pressione | 150LB/300LB | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
| Materiale | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modello | 1) Modello di piattaforma alta 2) Modello di maniglia | |||
