Dettagli:
Termini di pagamento e spedizione:
|
Valvola: | CF8 | palla: | CF8 |
---|---|---|---|
Materiale di Seat: | ptfe | standard: | ANSI |
Dimensioni: | 1/2 " ~8" | Struttura: | Porto pieno |
Evidenziare: | valvola a sfera di cf8m,valvola a sfera dell'estremità della flangia |

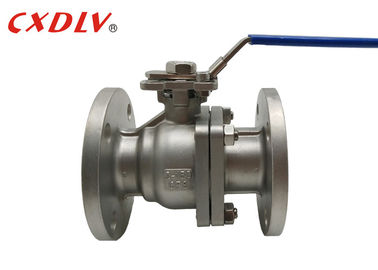

Classifichi l'acciaio inossidabile di 150LB CF8 ha flangiato funzionamento a 2 pollici della valvola a sfera dalla maniglia
Specifiche
Valvola a sfera di galleggiamento fondente
Norme applicabili:
- Progettazione e fabbricazione: GB12237-89
- Collegamento: JB/T79
- Prova a prova di fuoco: API607 quarto 1993
- Prova ed ispezione: GB/T13927-1992
Intervallo di grandezza:
- 1/2 " ~8"
Valutazione di pressione:
- CL DI ASME, 150, 300
Gamma di temperature:
- -20°C~185°C
* classe 150LB valvola a sfera piena del porto della flangia dell'acciaio inossidabile di 2 pezzi
Le valvole a sfera flangiate hanno un tipo di collegamento differente che le altre valvole a sfera che portiamo. Ha significato essere accoppiato con un altro collegamento flangiato, valvole del Th e tengono conto pulizia e la sostituzione più facili.
Pressione | Dimensione | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M. | P |
Class150 | 1/2» | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
1 1/2» | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
2 1/2» | Più specifiche, ci contattano liberamente | |||||||||||||
3" | ||||||||||||||
4" | ||||||||||||||
5" | ||||||||||||||
6" | ||||||||||||||
8" |
Brevemente introduzione
La struttura della valvola a sfera di galleggiamento sta galleggiando. Nell'ambito dell'azione della pressione media, la palla può generare certo spostamento e premere contro la superficie di tenuta all'estremità dello sbocco per assicurare il sigillamento dell'estremità dello sbocco.
La valvola a sfera di galleggiamento ha una struttura semplice ed il buon sigillando la prestazione, ma il carico della palla sottoposta al medium di funzionamento interamente è trasmesso all'anello sigillante dello sbocco, in modo da è necessario da considerare se il materiale dell'anello sigillante possa resistere al carico di lavoro del medium sferico. Questa struttura è ampiamente usata in valvole a sfera di pressione media e bassa.
La forza della valvola a sfera
1. La resistenza fluida è piccola e la valvola a sfera puntigliosa è quasi senza la resistenza di flusso.
2. Struttura semplice, piccola dimensione e peso leggero.
3. Ha due fronti di sigillatura ed il materiale della superficie di tenuta della valvola a sfera è ampiamente usato in varia plastica ed ha buon sigillando la prestazione e può raggiungere il sigillamento completo. Inoltre è stato ampiamente usato nei sistemi di vuoto.
Selezione di modello
valvola a sfera di galleggiamento del porto pieno 2PC
Standard | ANSI | GB | JIS | BACCANO |
Pressione | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modello | 1) Alto modello della maniglia del modello della piattaforma 2) |
