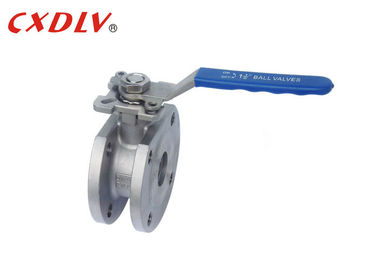

Alto wafer della piattaforma CF8 SS304 DN50 Italia una valvola a sfera di 1 pezzo che guida dagli azionatori
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q71F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| Corpo di valvola: | CF8 | materiale della palla: | CF8, CF8M |
|---|---|---|---|
| Materiale di Seat: | ptfe | Connessione: | wafer |
| Dimensioni: | DN15 ~ DN200 | modello: | Q71F |
| Evidenziare: | valvola a sfera di cf8m,valvola a sfera dell'estremità della flangia |
||
Descrizione di prodotto
Alto wafer della piattaforma CF8 SS304 DN50 Italia una valvola a sfera di 1 pezzo che guida dagli azionatori
Caratteristiche di prodotto
valvola a sfera del wafer 1PC
Norme applicabili:
- Progettazione e fabbricazione: GB/T12237/1989
- Collegamento: JB/T79
- Prova a prova di fuoco: GB/T13927 - 1992
Intervallo di grandezza:
- DN15 ~ DN200
Pressione nominale:
- 1,6 ~ MPa 4,0
Gamma di temperature:
- - 20 °C ~ °C 350
Rispetto alle valvole a sfera comuni, le valvole a sfera del wafer di Q71F presentano i vantaggi di breve lunghezza strutturale, il peso leggero, installazione conveniente. La sede valvola adotta una struttura molle di sigillamento, che è affidabile nel sigillamento e facile da aprirsi e chiudersi. È fornita di una struttura refrattaria che è affidabile ed ha buona sigillatura in caso di fuoco.
| Dimensione | φd | φR | φC | φD | R | T | L | |
| 15 | 1/2» | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
| 20 | 3/4" | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
| 25 | 1" | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
| 32 | 1 1/4" | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
| 40 | 1 1/2» | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
| 50 | 2" | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
| 65 | 2 1/2» | 63,5 | 120 | 145 | 180 | 3 | 18 | 95 |
| 80 | 3" | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
| 100 | 4" | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
| 125 | ] 5" | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
| 150 | 6" | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
Applicazione
La valvola a sfera è adatta a PN1.0~2.5MPa, lavorando la temperatura 29~180°C (il sedile è PTFE di rinforzo) o 29~300°C (il sedile è il PPL) sulle varie condutture, è usata per tagliare o collegare il medium nella conduttura. I materiali differenti possono essere usati per l'acqua, il vapore, il petrolio, l'acido nitrico, l'acido acetico, il medium d'ossidazione, l'urea ed altri media.
Forza
1. La progettazione unica dell'eccentrico fa la trasmissione frictionless fra le superfici di tenuta, che prolunga il tempo di impiego della valvola.
2. Elastico il sedile generato da coppia di torsione.
3. La progettazione ingegnosa del cuneo fa la valvola avere una funzione automatica più stretta e più stretta di sigillamento, con perdita compensativa e zero fra le superfici di tenuta.
4. Piccola dimensione, peso leggero, leggero e facile installare.
5. I dispositivi pneumatici ed elettrici possono essere configurati secondo le esigenze degli utenti soddisfare le esigenze di telecomando e di controllo di programma.
6. Il materiale di sedile della sostituzione può applicarsi a vari media.
Selezione di modello
Valvola a sfera del wafer
| Modelli il nessun | Pressione di esercizio /Mpa |
Temperatura applicabile /℃ |
Medium applicabile |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Medium corrosivo d'ossidazione | |
| Q71F-25Ti | 2,5 | Medium corrosivo d'ossidazione |
