Dettagli:
Termini di pagamento e spedizione:
|
Nome del prodotto: | Valvola a sfera 1PC | Materiale della VALVOLA: | Materiale della VALVOLA |
---|---|---|---|
Pressione: | PN16 | OPERAZIONE: | Maniglia |
Connessione: | wafer | modello: | Q71F |
Evidenziare: | valvola a sfera di cf8m,valvola a sfera in acciaio inox |

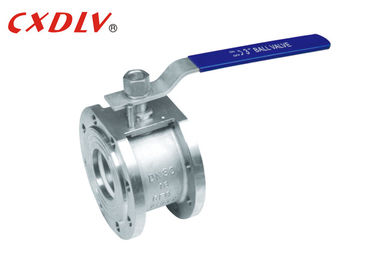

Valvola a sfera di galleggiamento PTFE PPL Seat del wafer ad alta pressione della maniglia PN25
Caratteristiche generali
Valvola a sfera dell'Italia
Norme applicabili:
- Progettazione e fabbricazione: GB/T12237/1989
- Collegamento: JB/T79
- Prova a prova di fuoco: GB/T13927 - 1992
Intervallo di grandezza:
- DN15 ~ DN200
Pressione nominale:
- Contruction 1,6 ~ MPa 4,0
Limite di temperatura:
- 20 °C ~ °C 350
Galleggiamento
Porto pieno
Entrata dell'estremità
Il tipo valvole a sfera del wafer (o «tipo sottile eccellente chiamato valvole a sfera dell'Italia») è utilizzato nell'attrezzatura della conduttura nello stato di PN1.0~2.5MPa, lavorando la temperatura di 29~180℃ (l'anello sigillante è RPTFE) o 29~180℃ (l'anello sigillante è polifenilene di PPL), per raggiungere per tagliare o per collegare il medium nella conduttura. Il medium applicabile, quale l'acqua, vapore, petrolio, acido nitrico, acido acetico, carbammide, o medium del oxidizability può essere applicato conforme al materiale della valvola di differenza adottato.
Unità: millimetro | |||||
Pressione | Dimensione | L | D | D1 | D2 |
PN16 | 15 | 35 | 95 | 65 | 45 |
20 | 38 | 105 | 75 | 55 | |
25 | 42 | 115 | 85 | 65 | |
32 | 50 | 135 | 100 | 78 | |
40 | 62 | 145 | 110 | 85 | |
50 | 72 | 160 | 125 | 100 | |
65 | 95 | 180 | 140 | 120 | |
80 | 118 | 195 | 160 | 135 | |
100 | 140 | 215 | 180 | 155 | |
125 | 195 | 245 | 210 | 185 | |
150 | 225 | 280 | 240 | 210 | |
200 | 275 | 335 | 295 | 265 |
Applicazione
La valvola a sfera del wafer può essere ampiamente usata in petrolio, prodotto chimico, metallurgia, centrale elettrica, l'industria leggera ed altri campi per regolare o tagliare automaticamente il petrolio, l'acqua, gas e polpa o liquido fibroso.
Forza
1. rispetto alle valvole a sfera normali, il tipo sottile eccellente valvole a sfera presenta il vantaggio di breve lunghezza della struttura, in peso leggero, più facile per installazione ed il materiale ecc di risparmi e con la prestazione eccellente dell'isolamento termico.
2. Usiamo la struttura flessibile di sigillamento affinchè l'anello del sedile raggiungiamo i risultati di alta prestazione affidabile di sigillamento e facilmente per operazione aperta/vicina e una struttura protettiva resistente al fuoco speciale è messa nella valvola per tenere l'operazione di valvole e l'alta prestazione di sigillamento non colpite nello stato di un rischio di incendio di incidente.
3. la struttura antistatica può essere messa conforme alla richiesta del cliente. Abbiamo messo un 90o piatto di posizionamento aperto/vicino con il foro, cliente possiamo chiudere la posizione a chiave secondo lo stato reale per evitare l'mis-operazione.
Selezione di modello
Valvola a sfera del wafer
Modelli il nessun | Pressione di esercizio /Mpa |
Temperatura applicabile /℃ |
Medium applicabile |
Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
Q71F-25P | 2,5 | Nitrose | |
Q71F-16Ti | 1,6 | Medium corrosivo d'ossidazione | |
Q71F-25Ti | 2,5 | Medium corrosivo d'ossidazione |
