Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Valvola a sfera 1PC | Materiale della VALVOLA: | Materiale della VALVOLA |
|---|---|---|---|
| Pressione: | PN16 | OPERAZIONE: | Maniglia |
| Connessione: | wafer | modello: | Q71F |
| Evidenziare: | valvola a sfera in acciaio inox,valvola a sfera dell'estremità della flangia |
||

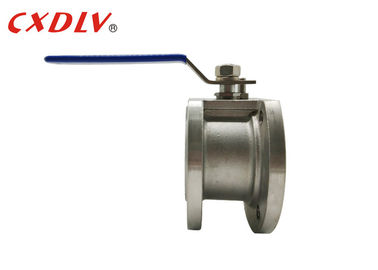

il wafer della maniglia 1pc ha flangiato pressione di normale della valvola a sfera della valvola a sfera PTFE PPL Seat Italia
Caratteristiche generali
Valvola a sfera dell'Italia
Norme applicabili:
- Progettazione e fabbricazione: GB/T12237/1989
- Collegamento: JB/T79
- Prova a prova di fuoco: GB/T13927 - 1992
Intervallo di grandezza:
- DN15 ~ DN200
Pressione nominale:
- Contruction 1,6 ~ MPa 4,0
Limite di temperatura:
- 20 °C ~ °C 350
Il tipo valvole a sfera del wafer (o «tipo sottile eccellente chiamato valvole a sfera dell'Italia») è utilizzato nell'attrezzatura della conduttura nello stato di PN1.0~2.5MPa, lavorando la temperatura di 29~180℃ (l'anello sigillante è RPTFE) o 29~180℃ (l'anello sigillante è polifenilene di PPL), per raggiungere per tagliare o per collegare il medium nella conduttura. Il medium applicabile, quale l'acqua, vapore, petrolio, acido nitrico, acido acetico, carbammide, o medium del oxidizability può essere applicato conforme al materiale della valvola di differenza adottato.
| Unità: millimetro | |||||
| Pressione | Dimensione | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Applicazione
La valvola a sfera del wafer può essere ampiamente usata in petrolio, prodotto chimico, metallurgia, centrale elettrica, l'industria leggera ed altri campi per regolare o tagliare automaticamente il petrolio, l'acqua, gas e polpa o liquido fibroso.
Forza
1. Spenga la progettazione del gambo della prova
2. Progettazione completa del porto
3. ISO5211 dirigono il cuscinetto di montaggio
4. Norma della flangia: GB
5. Varie opzioni dei materiali di sigillamento e del acciaio al carbonio
6. Struttura della valvola a sfera del wafer semplice, di piccola dimensione, leggero.
Selezione di modello
Valvola a sfera del wafer
| Modelli il nessun | Pressione di esercizio /Mpa |
Temperatura applicabile /℃ |
Medium applicabile |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Medium corrosivo d'ossidazione | |
| Q71F-25Ti | 2,5 | Medium corrosivo d'ossidazione |
