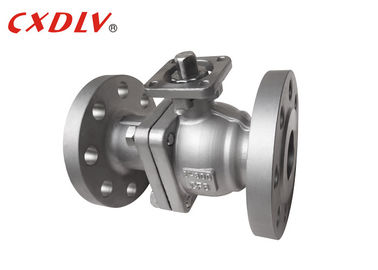

300LB ha flangiato valvola a sfera con il cuscinetto ISO5211 per il montaggio diretto dell'azionatore pneumatico
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q41F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| Valvola: | CF8 | palla: | CF8 |
|---|---|---|---|
| Materiale di Seat: | ptfe | standard: | ANSI |
| Dimensioni: | 1/2 " ~8" | Struttura: | Porto pieno |
| Evidenziare: | valvola a sfera in acciaio inox,valvola a sfera dell'estremità della flangia |
||
Descrizione di prodotto
300LB ha flangiato valvola a sfera con il cuscinetto ISO5211 per il montaggio diretto dell'azionatore pneumatico
Specifiche
valvola a sfera 300LB
Norme applicabili:
- Progettazione e fabbricazione: ASME B16.5, API608
- Collegamento: ASME B16.5
- Prova a prova di fuoco: API607 quarto 1993
- Prova ed ispezione: API598, API6D
Intervallo di grandezza:
- 1/2 «~ 8"
Valutazione di pressione:
- CL DI ASME, 150, 300
Gamma di temperature:
- -20 °C ~ °C 185
La sede valvola avanzata standard americana della valvola a sfera di galleggiamento di Q41F-300LB, esperienza pluriannuale di fabbricazione della valvola a sfera ha progettato la sede valvola, per assicurare il sigillamento della valvola, coefficiente basso di attrito, la piccola coppia di torsione di funzionamento, vari materiali di sede valvola, una vasta gamma di adattamento
| Pressione | Dimensione | φD | L | φE | φB | φC | T | f | N-φh |
| 300LB | 1/2» | 13 | 140 | 95 | 66,5 | 35 | 15 | 1,6 | 4-16 |
| 3/4" | 19 | 152 | 117 | 82,5 | 43 | 16 | 1,6 | 4-19 | |
| 1" | 25 | 165 | 124 | 89 | 51 | 18 | 1,6 | 4-19 | |
| 1 1/4" | 32 | 178 | 133 | 98,5 | 64 | 19 | 1,6 | 4-19 | |
| 1 1/2» | 38 | 190 | 156 | 114,5 | 73 | 21 | 1,6 | 4-22 | |
| 2" | 51 | 216 | 165 | 127 | 92 | 23 | 1,6 | 8-19 | |
| 2 1/2» | Contattici per più dati | ||||||||
| 3" | |||||||||
| 4" | |||||||||
| 5" | |||||||||
| 6" | |||||||||
| 8" | |||||||||
Brevemente introduzione
La struttura della valvola a sfera di galleggiamento sta galleggiando. Nell'ambito dell'azione della pressione media, la palla può generare certo spostamento e premere contro la superficie di tenuta all'estremità dello sbocco per assicurare il sigillamento dell'estremità dello sbocco.
La valvola a sfera di galleggiamento ha una struttura semplice ed il buon sigillando la prestazione, ma il carico della palla sottoposta al medium di funzionamento interamente è trasmesso all'anello sigillante dello sbocco, in modo da è necessario da considerare se il materiale dell'anello sigillante possa resistere al carico di lavoro del medium sferico. Questa struttura è ampiamente usata in valvole a sfera di pressione media e bassa.
Forza
1. Facile da operare, aperto e vicino rapidamente, da completamente aperto in pieno fuori finchè ° rotante 90, facile controllare sopra le distanze lunghe.
2. la manutenzione è conveniente, la valvola a sfera è semplice in struttura, l'anello sigillante è generalmente attivo ed è conveniente da smontare e sostituire.
13. Una volta completamente aperto o completamente chiuso, la superficie di tenuta della palla e la sede valvola è isolato dal medium. Quando il medium passa, non causerà l'erosione della superficie di tenuta della valvola.
Selezione di modello
valvola a sfera di galleggiamento del porto pieno 2PC
| Standard | ANSI | GB | JIS | BACCANO |
| Pressione | 150LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modello | 1) Alto modello della maniglia del modello della piattaforma 2) | |||
