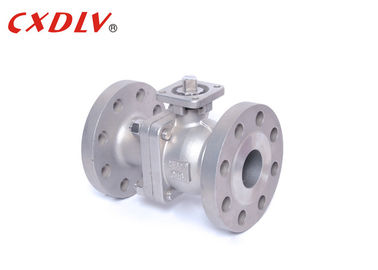

300LB CF8M ha flangiato valvola a sfera 2" valvola a sfera di galleggiamento di rendimento elevato
Specifiche
valvola a sfera 300LB
Norme applicabili:
- Progettazione e fabbricazione: ASME B16.5, API608
- Collegamento: ASME B16.5
- Prova a prova di fuoco: API607 quarto 1993
- Prova ed ispezione: API598, API6D
Intervallo di grandezza:
- 1/2 «~ 8"
Valutazione di pressione:
- CL DI ASME, 150, 300
Gamma di temperature:
- -20 °C ~ °C 185
La sede valvola avanzata standard americana della valvola a sfera di galleggiamento di Q41F-300LB, esperienza pluriannuale di fabbricazione della valvola a sfera ha progettato la sede valvola, per assicurare il sigillamento della valvola, coefficiente basso di attrito, la piccola coppia di torsione di funzionamento, vari materiali di sede valvola, una vasta gamma di adattamento
| Pressione | Dimensione | φD | L | φE | φB | φC | T | f | N-φh |
| 300LB | 1/2» | 13 | 140 | 95 | 66,5 | 35 | 15 | 1,6 | 4-16 |
| 3/4" | 19 | 152 | 117 | 82,5 | 43 | 16 | 1,6 | 4-19 | |
| 1" | 25 | 165 | 124 | 89 | 51 | 18 | 1,6 | 4-19 | |
| 1 1/4" | 32 | 178 | 133 | 98,5 | 64 | 19 | 1,6 | 4-19 | |
| 1 1/2» | 38 | 190 | 156 | 114,5 | 73 | 21 | 1,6 | 4-22 | |
| 2" | 51 | 216 | 165 | 127 | 92 | 23 | 1,6 | 8-19 | |
| 2 1/2» | Contattici per più dati | ||||||||
| 3" | |||||||||
| 4" | |||||||||
| 5" | |||||||||
| 6" | |||||||||
| 8" | |||||||||
Applicazione
La struttura della valvola a sfera di galleggiamento sta galleggiando. Nell'ambito dell'azione della pressione media, la palla può generare certo spostamento e premere contro la superficie di tenuta all'estremità dello sbocco per assicurare il sigillamento dell'estremità dello sbocco.
La valvola a sfera di galleggiamento ha una struttura semplice ed il buon sigillando la prestazione, ma il carico della palla sottoposta al medium di funzionamento interamente è trasmesso all'anello sigillante dello sbocco, in modo da è necessario da considerare se il materiale dell'anello sigillante possa resistere al carico di lavoro del medium sferico. Questa struttura è ampiamente usata in valvole a sfera di pressione media e bassa.
Forza
1. La resistenza fluida è piccola. Quando la valvola è completamente aperta, la sezione trasversale del passaggio della palla, il passaggio del corpo di valvola ed il tubo di collegamento sono uguali e la linea è nella linea. Il medium attraversa la valvola a sfera, che è equivalente ad attraversare un tubo diritto ed il liquido della valvola a sfera in varie valvole. La resistenza è il più piccolo.
2. Funzioni rapidamente, solo necessità di girare il ° della palla 90 mentre si aprono e chiudendosi, conveniente e rapido.
3. La struttura è semplice, il volume è piccolo ed il peso è luce. In particolare, la sua altezza è molto più piccola della valvola a saracinesca e della valvola di intercettazione.
4. La prestazione di sigillamento è migliore. Le valvole a sfera utilizzano generalmente una guarnizione molle e flessibile.
Selezione di modello
valvola a sfera di galleggiamento del porto pieno 2PC
| Standard | ANSI | GB | JIS | BACCANO |
| Pressione | 150LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modello | 1) Alto modello della maniglia del modello della piattaforma 2) | |||
