Dettagli:
Termini di pagamento e spedizione:
|
Materiale corpo: | SS304 SS316 | materiale della palla: | CF8, CF8M |
---|---|---|---|
Materiale di Seat: | ptfe | standard: | GB, ANSI, JIS, BACCANO |
Dimensioni: | DN15 ~ DN200 | Pressione: | 10K 20K |
Evidenziare: | valvola a sfera di cf8m,valvola a sfera in acciaio inox |

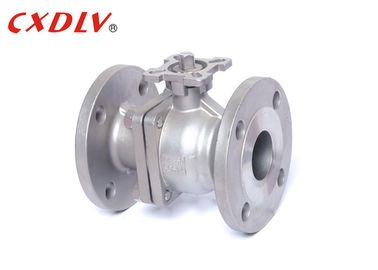

Valvola di regolazione piena della valvola a sfera DN50 dell'acciaio inossidabile del porto di JIS 10K SCS14
Specifiche
Valvola a sfera
Norme applicabili:
- Progettazione e fabbricazione: ASME B16. 34, API608
- Collegamento: JIS B2212 ~ B213
- Prova ed ispezione: JIS B2003, API6D
- Dimensione faccia a faccia: JIS B2002
Intervallo di grandezza:
- DN15 ~ DN200
Valutazione di pressione:
- JIS 10K 20K
Gamma di temperature:
- - 20 °C ~ °C 185
L'alta valvola a sfera della piattaforma di JIS adotta la licenza giapponese di progettazione standard ed adotta la flangia standard giapponese, la lunghezza standard giapponese della struttura, la norma materiale standard giapponese ed il prodotto standard nazionale giapponese composito di JIS.
La struttura di alta valvola a sfera della piattaforma di JIS può essere installata ed installata da tutto il produttore. Dopo installazione, la guarnizione può essere regolato. Questo adeguamento non deve smontare l'azionatore, che efficacemente protegge la prestazione di sigillamento.
Pressione | Dimensione | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M. | P | A1 | A2 | B1 | B2 |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Contattici liberamente | |||||||||||||||||
80 | ||||||||||||||||||
100 | ||||||||||||||||||
125 | ||||||||||||||||||
150 | ||||||||||||||||||
200 |
Applicazione
Adatto a media di funzionamento generali quale il gas acido e naturale dell'acqua, del solvente, ma anche adatto a medium con le condizioni di lavoro dure, quali ossigeno, il perossido di idrogeno, il metano e l'etilene, che sono ampiamente usate in varie industrie.
Forza della valvola a sfera
1. Tecnologia CERAMICA avanzata della COLATA, struttura ragionevole ed aspetto grazioso.
2. La sede valvola adotta la struttura elastica di sigillamento, che conserva il lavoro, leggero e buon sigillando la prestazione.
3. Il gambo di valvola adotta una struttura inverso-sigillata di fondo-caricamento ed il gambo di valvola non pilota fuori dovuto pressione interna, assicurando la sicurezza.
Selezione di modello
valvola a sfera di galleggiamento del porto pieno 2PC
Standard | ANSI | GB | JIS | BACCANO |
Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modello | 1) Alto modello della maniglia del modello della piattaforma 2) |
