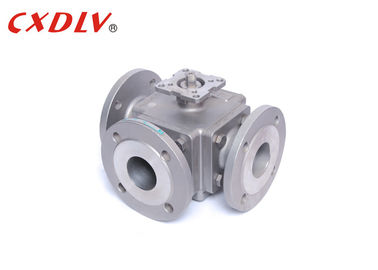

Il piccolo modo completo del porto 3 ha flangiato ente quadrato della valvola a sfera con il cuscinetto di montaggio
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q44F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| Materiale corpo: | WCB | materiale della palla: | WCB |
|---|---|---|---|
| Materiale di Seat: | ptfe | Modello del porto: | L-porto |
| Pressione: | PN16 | Connessione: | Flangia |
| Evidenziare: | valvola a sfera di cf8m,valvola a sfera in acciaio inox |
||
Descrizione di prodotto

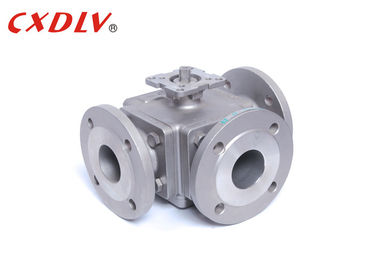

Il piccolo modo completo del porto 3 ha flangiato ente quadrato della valvola a sfera con il cuscinetto di montaggio
Specifiche
Valvola a sfera di galleggiamento fondente
Norme applicabili:
- Progettazione e fabbricazione: GB12237-89
- Collegamento: JB/T79
- Prova a prova di fuoco: API607 quarto 1993
- Prova ed ispezione: GB/T13927-1992
Intervallo di grandezza:
- DN15 ~ DN200
Valutazione di pressione:
- PN16 PN25 PN40
Gamma di temperature:
- -20°C~185°C
La valvola a sfera a tre corsie può essere divisa nel tipo di Q44L e nel tipo di Q45T per i requisiti differenti di commutazione della direzione di scorrimento media. il MODELLO «di L-PORT» può realizzare la commutazione della direzione di scorrimento media ed i due canali che possono essere perpendicolari l'un l'altro possono essere collegati o chiusi. il MODELLO «di T-PORT» può realizzare la scissione o il flusso misto del medium, non solo può realizzare la commutazione della direzione di scorrimento media, ma anche può collegare l'un l'altro i tre canali e può anche chiudere tutto il canale e collegare gli altri due canali. La valvola ha le caratteristiche della struttura compatta, il bei aspetto e buon sigillando la prestazione.
| Pressione | Dimensione | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Applicazione
La valvola pricipalmente è utilizzata nel rifornimento idrico e drenaggio industriale di circolazione, rifornimento idrico e drenaggio urbano, grattacieli ed hotel dello sbocco pressurizzato dell'acqua della pompa, usato per ridurre l'acqua e l'eliminazione del martello di acqua distruttivo, garanzia la messa in funzione sicura della rete di tubazioni. Ha progettato per prendere la relazione completa dei requisiti ambientali, nessuna vibrazione, nessun rumore, buon funzionamento, si assicurano che hotel, quiete residenziali ed hanno funzioni di un risparmio di energia.
La forza di una valvola a sfera di 3 modi
1. La resistenza fluida è bassa ed il coefficiente di resistenza è uguale al lengthh del tubo.
2. La struttura è semplice, piccola nella dimensione e nella luce nel peso.
3. È compatta ed affidabile ed ha buone proprietà isolanti. Inoltre è stata ampiamente usata nei sistemi di vuoto.
4. L'operazione è conveniente, l'apertura ed il closing è rapidi e la rotazione è 90° dall'apertura completa al closing completo, che è conveniente per controllo interurbano.
5. La manutenzione è conveniente, la valvola a sfera ha una struttura semplice e l'anello sigillante è generalmente mobile e lo smontaggio e la sostituzione sono relativamente convenienti.
6. Una volta completamente aperto o completamente chiuso, la superficie di tenuta della palla e la sede valvola è isolato dal medium e dal medium non causa l'erosione della superficie di tenuta della valvola.
7. La vasta gamma delle applicazioni, da piccolo ad alcuni millimetri, fino ad alcuni metri, dall'alto vuoto ad alta pressione può essere applicata.
