Dettagli:
Termini di pagamento e spedizione:
|
| OPERAZIONE: | Maniglia | Materiale della VALVOLA: | Acciaio inossidabile |
|---|---|---|---|
| Pressione: | PN16 | Dimensioni: | DN15~DN200 |
| standard: | GB | Connessione: | Flangia |
| Medium: | Gas di olio dell'acqua | ||
| Evidenziare: | valvola a sfera di cf8m,valvola a sfera dell'estremità della flangia |
||

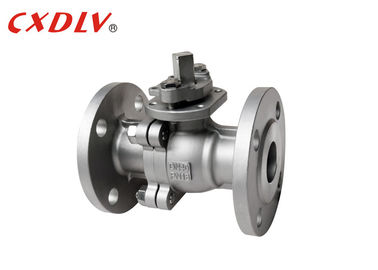

Il porto pieno azionato maniglia ha flangiato doppia norma di GB di conclusione della flangia della valvola a sfera
Specifiche
Valvola a sfera di Oprated della maniglia di GB
Norme applicabili:
- Progettazione e fabbricazione: GB12237-89
- Collegamento: JB/T79
- Prova a prova di fuoco: API607 quarto 1993
- Prova ed ispezione: GB/T13927-1992
Intervallo di grandezza:
- DN15~DN200
Valutazione di pressione:
- GB PN16 PN25 PN40
Gamma di temperature:
- -20°C~185°C
La valvola a sfera e la valvola a saracinesca sono lo stesso tipo di valvola. La differenza è che la parte opening&closing è una palla e la palla gira intorno al corpo di valvola per raggiungere i opens&closes della valvola. La valvola a sfera pricipalmente è utilizzata nella conduttura per tagliare, distribuire e cambiare la direzione di scorrimento del medium. La valvola a sfera GB/T21465-2008 standard «la terminologia della flangia della valvola» è definita come: l'apertura ed il membro di chiusura (sfera) è determinata dal gambo di valvola e gira intorno all'asse del gambo di valvola.
| Unità: millimetro | |||||||
| Pressione | Dimensione | L | φE | φB | φC | T | f |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
Applicazione
La valvola a sfera pricipalmente è utilizzata nella conduttura per tagliare, distribuire e cambiare la direzione di scorrimento del medium.
Forza della valvola a sfera
1. Prestazione antistatica: una molla è sistemata fra la palla, il gambo di valvola ed il corpo di valvola e l'elettricità statica generata tramite il processo di commutazione può essere derivata.
2. Poiché il materiale quale politetrafluoroetilene ha buona proprietà autolubrificante e la perdita di attrito con il corpo sferico è piccola, il tempo di impiego della valvola a sfera pneumatica è lungo.
3. La resistenza fluida è bassa e la valvola a sfera pneumatica è quella con la più piccola resistenza fluida in tutti i tipi di valvola.
4. La guarnizione del gambo di valvola è affidabile. Poiché il gambo di valvola realizza soltanto lo stesso movimento del movimento di sollevamento, la guarnizione di imballaggio del gambo di valvola non è facile da essere danneggiato e gli aumenti di capacità di sigillamento come la pressione degli aumenti medi.
Selezione di modello
valvola a sfera di galleggiamento del porto pieno 2PC
| Standard | ANSI | GB | JIS | BACCANO |
| Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modello | 1) Alto modello della maniglia del modello della piattaforma 2) | |||
