Dettagli:
Termini di pagamento e spedizione:
|
| standard: | JIS | Materiale corpo: | CF8M |
|---|---|---|---|
| Pressione: | 10k | Dimensioni: | DN15~DN200 |
| Struttura: | Corpo spaccato | Connessione: | Flangia |
| Medium: | Gas di olio dell'acqua | ||
| Evidenziare: | valvola a sfera di cf8m,valvola a sfera in acciaio inox |
||

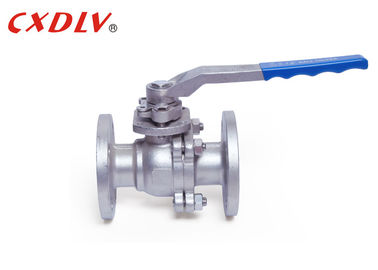

Valvola a sfera flangiata a 2 pollici DN200 10K JIS API607 standard della guarnizione molle di CF8M
Specifiche
Valvola a sfera standard di Oprated della maniglia di JIS
Norme applicabili:
- Progettazione e fabbricazione: ASME B16.34, API 608
- Collegamento della flangia: JIS B2212 ~ B213
- Prova a prova di fuoco: API607 quarto 1993
- Prova ed ispezione: JIS B2003, API6D
Intervallo di grandezza:
- 15A ~ 200A
Valutazione di pressione:
- JIS 10K 20K
Gamma di temperature:
- -20°C~185°C
Le valvole a sfera hanno chiuso il flusso dell'acqua facendo uso di una palla, dentro la valvola. Quando nella posizione di "ON", l'apertura è in conformità con il tubo, permettendo che l'acqua scorra liberamente. Quando nella posizione di "OFF", l'apertura è perpendicolare al flusso dell'acqua, fermante il flusso completamente. In una valvola a sfera, il flusso è controllato con una leva. Disponendo il perpendicolare della leva al tubo permette che l'acqua scorra. Muovendola ad un angolo di 90 gradi ferma il flusso.
| Unità: millimetro | |||||||
| Pressione | Dimensione | L | φE | φB | φC | T | f |
| 10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
| 20 | 117 | 100 | 75 | 58 | 14 | 1 | |
| 25 | 127 | 125 | 90 | 70 | 14 | 1 | |
| 32 | 140 | 135 | 100 | 80 | 16 | 2 | |
| 40 | 165 | 140 | 105 | 85 | 16 | 2 | |
| 50 | 178 | 155 | 120 | 100 | 16 | 2 | |
| 65 | 190 | 175 | 140 | 120 | 18 | 2 | |
| 80 | 203 | 185 | 150 | 130 | 18 | 2 | |
| 100 | 229 | 210 | 175 | 155 | 18 | 2 | |
| 125 | 356 | 250 | 210 | 185 | 20 | 2 | |
| 150 | 394 | 280 | 240 | 215 | 22 | 2 | |
| 200 | 457 | 330 | 290 | 265 | 22 | 2 | |
Applicazione
Le valvole a sfera sono utilizzate per flusso e controllo della pressione e chiudono per i liquidi corrosivi, i residui, il liquido normale ed i gas.
Sono utilizzate nell'olio e nell'industria del gas naturale, ma inoltre trovano un posto in molti settori manifatturieri, stoccaggio chimico e perfino usi residenziali.
Vantaggio
1. Vibrazioni leggere e ridutrici sulle linee del tubo
2. Rapido e facile chiudersi, la posizione della leva indica se la valvola è aperta o chiusa
3. Facile montare: con i giunti flangiati
4. Facile assistere e riparare: può essere rimosso dalla conduttura senza decollare le flange della legatura
5. Operazione affidabile e senza difficoltà in tutte le posizioni e soltanto una leggera perdita di flusso
Selezione di modello
valvola a sfera di galleggiamento del porto pieno 2PC
| Standard | ANSI | GB | JIS | BACCANO |
| Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modello | 1) Alto modello della maniglia del modello della piattaforma 2) | |||
