Dettagli:
Termini di pagamento e spedizione:
|
| standard: | ANSI | Materiale corpo: | CF8M |
|---|---|---|---|
| Pressione: | 150lb | Dimensioni: | 1/2„ ~ 8" |
| Struttura: | Corpo spaccato | Connessione: | Flangia |
| Medium: | Gas di olio dell'acqua | ||
| Evidenziare: | valvola a sfera in acciaio inox,valvola a sfera dell'estremità della flangia |
||

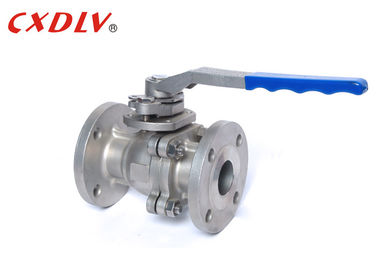

L'industriale dell'ANSI ha flangiato acciaio inossidabile del corpo spaccato della valvola a sfera che fa galleggiare Class150
Specifiche
Valvola a sfera standard di Oprated della maniglia dell'ANSI
Norme applicabili:
- Progettazione e fabbricazione: ASME B16.34, API 608
- Collegamento della flangia: ASME B16.5
- Prova a prova di fuoco: API607 quarto 1993
- Prova ed ispezione: API598, API6D
- Dimensione faccia a faccia: ASME B16.10
Intervallo di grandezza:
- 1/2» ~ 8"
Valutazione di pressione:
- ANSI 150LB 300LB
Gamma di temperature:
- -20°C~185°C
Le valvole a sfera hanno chiuso il flusso dell'acqua facendo uso di una palla, dentro la valvola. Quando nella posizione di "ON", l'apertura è in conformità con il tubo, permettendo che l'acqua scorra liberamente. Quando nella posizione di "OFF", l'apertura è perpendicolare al flusso dell'acqua, fermante il flusso completamente. In una valvola a sfera, il flusso è controllato con una leva. Disponendo il perpendicolare della leva al tubo permette che l'acqua scorra. Muovendola ad un angolo di 90 gradi ferma il flusso.
| Unità: millimetro | ||||||||
| Pressione | Dimensione | φD | L | φE | φB | φC | T | f |
| Class150 | 1/2» | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
| 1 1/2» | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
| 2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | |
| 2 1/2» | 64 | 190 | 178 | 139,5 | 105 | 18 | 1,6 | |
| 3" | 76 | 203 | 190 | 152,5 | 127 | 19 | 1,6 | |
| 4" | 102 | 229 | 229 | 19,5 | 157 | 24 | 1,6 | |
| 5" | 127 | 356 | 254 | 216 | 186 | 24 | 1,6 | |
| 6" | 152 | 394 | 279 | 241,5 | 216 | 26 | 1,6 | |
| 8" | 203 | 457 | 343 | 298,5 | 270 | 29 | 1,6 | |
Applicazione
Le valvole a sfera sono comunemente grazie scelti alla loro abilità riuscire usato attraverso una gamma di applicazioni e di mercati. Come già accennato, le valvole a sfera sono un grosso successo con l'olio e industria del gas naturale, ma inoltre trovano un posto in molti settori manifatturieri, stoccaggio chimico e perfino usi residenziali.
Perché scelga la valvola a sfera?
Le valvole a sfera godono di grazie massicci di popolarità alla loro progettazione compatta e bassa di manutenzione che non richiede lubrificazione mentre ancora offre ad utenti una guarnizione stretta con coppia di torsione minima. Le valvole a sfera sono inoltre la meno opzione costosa quando si tratta della scelta fra tutti tipi di disposizione della valvola.
Selezione di modello
porto pieno 2PC che fa galleggiare la valvola a sfera scarsa della piattaforma
| Standard | ANSI | GB | JIS | BACCANO |
| Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modello | 1) Alto modello della maniglia del modello della piattaforma 2) | |||
