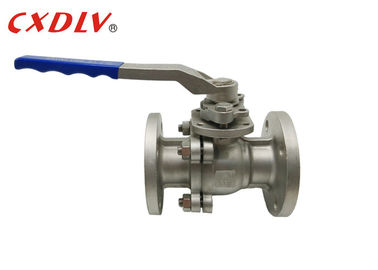

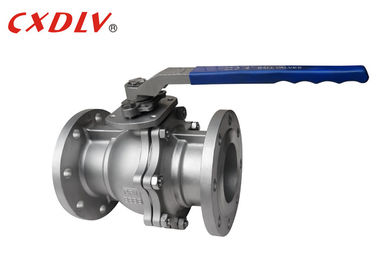

IL BACCANO rf dell'acciaio inossidabile ha flangiato valvola a sfera 2pc con l'operazione della maniglia
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q41F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| standard: | DIN | Materiale corpo: | CF8 CF8M WCB |
|---|---|---|---|
| Pressione: | PN16 | Dimensioni: | DN15~DN200 |
| Struttura: | Corpo spaccato | Connessione: | Doppia flangia |
| Medium: | Gas di olio dell'acqua | ||
| Evidenziare: | valvola a sfera di cf8m,valvola a sfera in acciaio inox |
||
Descrizione di prodotto
IL BACCANO rf dell'acciaio inossidabile ha flangiato valvola a sfera 2pc con l'operazione della maniglia
Specifiche
Valvola a sfera standard di Oprated della maniglia di BACCANO
Norme applicabili:
- Progettazione e fabbricazione: BACCANO 3357/1, 2EN12516-1
- Collegamento della flangia: DIN2542~DIN2545, En1092
- Prova a prova di fuoco: API607 quarto 1993
- Prova ed ispezione: DIN3230/3, En12266
Intervallo di grandezza:
- DN15~DN200
Valutazione di pressione:
- BACCANO PN16 PN25 PN40
Gamma di temperature:
- -20°C~185°C
Le valvole a sfera puntigliose hanno lo stesso diametro di foro del tubo. Il vantaggio è che non ci sono perdite di attrito extra e che il sistema è meccanicamente più facile da pulire (pigging). Il lato negativo è che la palla e l'alloggio sono più grandi di una valvola a sfera standard con il foro riduttore. Il costo è quindi leggermente più alto e per molte applicazioni questo non è richiesto.
| Unità: millimetro | |||||||
| Pressione | Dimensione | L | φE | φB | φC | T | f |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
Applicazione
Le valvole a sfera sono utilizzate in varie applicazioni incluso, ma non limitato a:
Impianti di gas del campo, piante del petrolio greggio, linee dell'alimentazione del gas, piante del polimero, applicazioni trattate automatizzate, impianti di trasformazione industriali, piante di LNG, idrocarburo che elabora, aziende agricole di carro armato, linee delle azione dell'alimentazione della raffineria di petrolio
Caratteristiche della valvola a sfera
Le valvole a sfera di galleggiamento caratterizzano una palla che i galleggianti fra i due sedili ed usi allineano la pressione spingere la palla a valle per una chiusura positiva.
Le caratteristiche di galleggiamento della valvola a sfera includono:
1. Nessun gambo più basso, fornente il risparmio durante il constrution
2. Gamma relativamente di piccola dimensione, tipicamente dal ″ di 1/2 – 12 ″
3. Abilità stretta di sigillamento via la palla sul sedile
4. Coppia di torsione di funzionamento bassa
5. Sigillatura a valle soltanto
Selezione di modello
valvola a sfera di galleggiamento del porto pieno 2PC
| Standard | ANSI | GB | JIS | BACCANO |
| Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modello | 1) Alto modello della maniglia del modello della piattaforma 2) | |||
