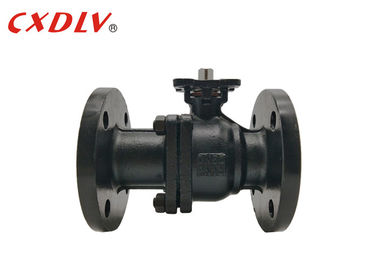

Valvola a galleggiante a 4 pollici della valvola a sfera dell'acciaio inossidabile del acciaio al carbonio di WCB 150LB in azione
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q41F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| standard: | ANSI | Materiale: | Acciaio al carbonio |
|---|---|---|---|
| Seat: | ptfe | connction: | Doppia flangia |
| Struttura: | Corpo spaccato | Pressione: | 150lb |
| Evidenziare: | valvola a sfera in acciaio inox,valvola a sfera dell'estremità della flangia |
||
Descrizione di prodotto
Valvola a galleggiante a 4 pollici della valvola a sfera dell'acciaio inossidabile del acciaio al carbonio di WCB 150LB in azione
Specifiche
Valvola a sfera di galleggiamento fusa ANSI
Norme applicabili:
- Progettazione e fabbricazione: ASME B16.5, API 608
- Collegamento: ASMEB16.5
- Prova a prova di fuoco: API607 quarto 1993
- Prova ed ispezione: API 598, API6D
Intervallo di grandezza:
- 1/2» ~ 8"
Valutazione di pressione:
- ANSI 150LB 300LB
Gamma di temperature:
- 20 °C ~ °C 185
| Unti: millimetro | ||||||||
| Pressione | Dimensione | φD | L | φE | φB | φC | T | f |
| Class150 | 1/2» | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
| 1 1/2» | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
| 2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | |
| 2 1/2» | 64 | 190 | 178 | 139,5 | 105 | 18 | 1,6 | |
| 3" | 76 | 203 | 190 | 152,5 | 127 | 19 | 1,6 | |
| 4" | 102 | 229 | 229 | 19,5 | 157 | 24 | 1,6 | |
| 5" | 127 | 356 | 254 | 216 | 186 | 24 | 1,6 | |
| 6" | 152 | 394 | 279 | 241,5 | 216 | 26 | 1,6 | |
| 8" | 203 | 457 | 343 | 298,5 | 270 | 29 | 1,6 | |
Applicazione
* la vasta gamma delle applicazioni, da piccolo ad alcuni millimetri di diametro, grandi metri, dall'alto vuoto ad alta pressione può essere applicata.
* le valvole a sfera sono state ampiamente usate in petrolio, prodotto chimico, produzione di energia, carta, energia atomica, aviazione, razzo ed altri dipartimenti come pure vite di People's Daily.
Vantaggio della valvola a sfera
1. Puntiglioso per flusso ininterrotto e goccia/consumo di energia a pressione ridotta
2. Colata di investimento per il migliore rivestimento
3. Multi il gambo finito nell'area d'imballaggio per migliore vita della ghiandola
Selezione di modello
Valvola a sfera di galleggiamento del porto pieno di BACCANO 2PC
| Standard | ANSI | GB | JIS | BACCANO |
| Pressione | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modello | 1) Alto modello della maniglia del modello della piattaforma 2) | |||
