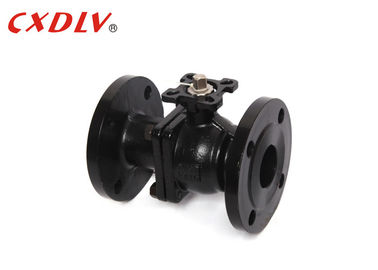

valvola a sfera di galleggiamento DN15 del acciaio al carbonio di 2PC WCB - DN200 PN16 ha flangiato valvola
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q41F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| Materiale: | Acciaio al carbonio | Seat: | ptfe |
|---|---|---|---|
| connction: | Doppia flangia | Struttura: | Palla di galleggiamento |
| Pressione: | 150lb | tecnologia della trasformazione: | Casting |
| Evidenziare: | valvola a sfera in acciaio inox,valvola a sfera dell'estremità della flangia |
||
Descrizione di prodotto
valvola a sfera di galleggiamento DN15 del acciaio al carbonio di 2PC WCB - DN200 PN16 ha flangiato valvola
Specifiche
Valvola a sfera della colata
Norme applicabili:
- Progettazione e fabbricazione: ASME B16.5, API 608
- Collegamento: ASMEB16.5
- Prova a prova di fuoco: API607 quarto 1993
- Prova ed ispezione: API 598, API6D
Intervallo di grandezza:
- 1/2» ~ 8" DN15 ~ DN200
Valutazione di pressione:
- ANSI 150LB 300LB PN16/25/40
Gamma di temperature:
- 20 °C ~ °C 185
| Unti: millimetro | ||||||||
| Pressione | Dimensione | φD | L | φE | φB | φC | T | f |
| Class150 | 1/2» | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
| 1 1/2» | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
| 2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | |
| 2 1/2» | 64 | 190 | 178 | 139,5 | 105 | 18 | 1,6 | |
| 3" | 76 | 203 | 190 | 152,5 | 127 | 19 | 1,6 | |
| 4" | 102 | 229 | 229 | 19,5 | 157 | 24 | 1,6 | |
| 5" | 127 | 356 | 254 | 216 | 186 | 24 | 1,6 | |
| 6" | 152 | 394 | 279 | 241,5 | 216 | 26 | 1,6 | |
| 8" | 203 | 457 | 343 | 298,5 | 270 | 29 | 1,6 | |
Applicazione
* la vasta gamma delle applicazioni, da piccolo ad alcuni millimetri di diametro, grandi metri, dall'alto vuoto ad alta pressione può essere applicata.
* le valvole a sfera sono state ampiamente usate in petrolio, prodotto chimico, produzione di energia, carta, energia atomica, aviazione, razzo ed altri dipartimenti come pure vite di People's Daily.
Vantaggio della valvola a sfera
1. Fuso quadrato per migliore forza e più contatto di superficie per la leva della mano
2. Aree bagnate completamente lavorate e lucidate
3. Caratteristiche sicure ed antistatiche del fuoco facoltativo
4. Rispecchi la palla finita per chiuso strettamente ed abbassi la coppia di torsione di funzionamento
5. Leva amichevole della mano dell'operatore più robusto e migliore
Selezione di modello
Valvola a sfera di galleggiamento del porto pieno di BACCANO 2PC
| Standard | ANSI | GB | JIS | BACCANO |
| Pressione | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modello | 1) Alto modello della maniglia del modello della piattaforma 2) | |||
