Dettagli:
Termini di pagamento e spedizione:
|
standard: | DIN | Materiale della VALVOLA: | Acciaio al carbonio |
---|---|---|---|
Pressione: | PN16 | Dimensioni: | DN15~DN200 |
Struttura: | una valvola a sfera di galleggiamento di 2 pezzi | Connessione: | Doppia flangia |
Medium: | Gas di olio dell'acqua | ||
Evidenziare: | valvola a sfera di cf8m,valvola a sfera dell'estremità della flangia |

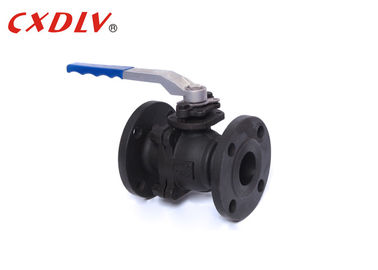

L'acciaio inossidabile di DN150 WCB ha flangiato tipo di galleggiamento PN16 PN40 di BACCANO rf della valvola a sfera
Specifiche
Valvola a sfera standard di Oprated della maniglia di BACCANO
Norme applicabili:
- Progettazione e fabbricazione: BACCANO 3357/1, 2EN12516-1
- Collegamento della flangia: DIN2542~DIN2545, En1092
- Prova a prova di fuoco: API607 quarto 1993
- Prova ed ispezione: DIN3230/3, En12266
Intervallo di grandezza:
- DN15~DN200
Valutazione di pressione:
- BACCANO PN16 PN25 PN40
Gamma di temperature:
- -20°C~185°C
La valvola a sfera, con la farfalla e le valvole a rubinetto, fa parte della famiglia della valvola di quarto di giro. Le valvole a sfera sono conosciute per il sigillamento affidabile e bolla-stretto. Quindi, sono una grande scelta per le applicazioni di gas dove l'arresto stretto è necessario. dovuto il potenziale di uso costante sui sedili, valvole a sfera non sia ideale per le applicazioni di soffocamento. Il corpo di una valvola a sfera solitamente è fatto dell'acciaio e può essere reso più durevole con nichelatura.
Unità: millimetro | |||||||
Pressione | Dimensione | L | φE | φB | φC | T | f |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Applicazione
Le valvole a sfera sono utilizzate in varie applicazioni incluso, ma non limitato a:
Impianti di gas del campo, piante del petrolio greggio, linee dell'alimentazione del gas, piante del polimero, applicazioni trattate automatizzate, impianti di trasformazione industriali, piante di LNG, idrocarburo che elabora, aziende agricole di carro armato, linee delle azione dell'alimentazione della raffineria di petrolio
Caratteristiche della valvola a sfera
1. Girando nell'imballaggio invece di ricambiare il processo dall'interno di o l'ambiente dall'esterno tramite la ghiandola di imballaggio con il gambo.
2. Eliminazione del percorso della guarnizione del cofano e della perdita di potenziale.
3. Il membro di sigillamento gira in deve possedere il volume invece di dovere spostare un volume.
4. Una palla piena è una disposizione equilibrata. Un mezzo otturatore della valvola della palla, del portone o del globo sarebbe squilibrato. Ciò sarebbe importante con gli azionatori se perdeste la vostra dotazione d'aria o del gas.
5. Nessuna zona della raccolta in fondo alla valvola. Ci deve essere stanza affinchè il portone si muova verso e può incontrare difficoltà che sposta che cosa si è raccolto mai là.
6. Il più piccolo camice avvolge la dimensione.
7. facilità di automazione - novanta gradi da andare completamente aperti in pieno al chiuso a. Non multipli dei giri.
Selezione di modello
valvola a sfera di galleggiamento del porto pieno 2PC
Standard | ANSI | GB | JIS | BACCANO |
Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modello | 1) Alto modello della maniglia del modello della piattaforma 2) |
