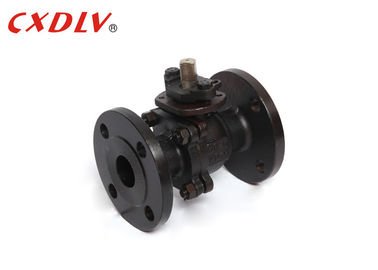

1 / 2 alla valvola a sfera a 12 pollici dell'estremità della flangia di BACCANO JIS di api che fa galleggiare la valvola di regolazione dell'acciaio fuso di WCB
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q41F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| standard: | JIS | Materiale corpo: | Acciaio al carbonio |
|---|---|---|---|
| Pressione: | 10k | Dimensioni: | DN15~DN200 |
| Struttura: | Porto pieno | Connessione: | Flangia |
| Medium: | Gas di olio dell'acqua | ||
| Evidenziare: | valvola a sfera di cf8m,valvola a sfera dell'estremità della flangia |
||
Descrizione di prodotto
1 / 2 alla valvola a sfera a 12 pollici dell'estremità della flangia di BACCANO JIS di api che fa galleggiare la valvola di regolazione dell'acciaio fuso di WCB
Specifiche
Valvola a sfera standard di Oprated della maniglia di JIS
Norme applicabili:
- Progettazione e fabbricazione: ASME B16.34, API 608
- Collegamento della flangia: JIS B2212 ~ B213
- Prova a prova di fuoco: API607 quarto 1993
- Prova ed ispezione: JIS B2003, API6D
Intervallo di grandezza:
- 15A ~ 200A
Valutazione di pressione:
- JIS 10K 20K
Gamma di temperature:
- -20°C~185°C
Una valvola a sfera del interamente porto, anche conosciuta come un puntiglioso, valvola a sfera ha un uguale interno di (ID) del diametro del foro approssimativamente all'identificazione della conduttura. Ciò tiene conto perdita riduttrice di pressione e di attrito attraverso la valvola. Con una valvola a sfera del interamente porto non c'è la restrizione al flusso di liquido. Questo tipo di foro è ideale per le situazioni dove pigging può essere necessario.
| Unità: millimetro | |||||||
| Pressione | Dimensione | L | φE | φB | φC | T | f |
| 10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
| 20 | 117 | 100 | 75 | 58 | 14 | 1 | |
| 25 | 127 | 125 | 90 | 70 | 14 | 1 | |
| 32 | 140 | 135 | 100 | 80 | 16 | 2 | |
| 40 | 165 | 140 | 105 | 85 | 16 | 2 | |
| 50 | 178 | 155 | 120 | 100 | 16 | 2 | |
| 65 | 190 | 175 | 140 | 120 | 18 | 2 | |
| 80 | 203 | 185 | 150 | 130 | 18 | 2 | |
| 100 | 229 | 210 | 175 | 155 | 18 | 2 | |
| 125 | 356 | 250 | 210 | 185 | 20 | 2 | |
| 150 | 394 | 280 | 240 | 215 | 22 | 2 | |
| 200 | 457 | 330 | 290 | 265 | 22 | 2 | |
Applicazione
Le valvole a sfera sono utilizzate per flusso e controllo della pressione e chiudono per i liquidi corrosivi, i residui, il liquido normale ed i gas.
Sono utilizzate nell'olio e nell'industria del gas naturale, ma inoltre trovano un posto in molti settori manifatturieri, stoccaggio chimico e perfino usi residenziali.
Vantaggio
1. Girando nell'imballaggio invece di ricambiare il processo dall'interno di o l'ambiente dall'esterno tramite la ghiandola di imballaggio con il gambo.
2. Nessuna zona della raccolta in fondo alla valvola. Ci deve essere stanza affinchè il portone si muova verso e può incontrare difficoltà che sposta che cosa si è raccolto mai là.
3. Il più piccolo camice avvolge la dimensione.
4. Facilità di automazione - novanta gradi da andare completamente aperti in pieno al chiuso a. Non multipli dei giri.
Selezione di modello
valvola a sfera di galleggiamento del porto pieno 2PC
| Standard | ANSI | GB | JIS | BACCANO |
| Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modello | 1) Alto modello della maniglia del modello della piattaforma 2) | |||
