Dettagli:
Termini di pagamento e spedizione:
|
Materiale corpo: | CF8, CF8M, WCB, CF3, CF3M | materiale della palla: | CF8, CF8M |
---|---|---|---|
OPERAZIONE: | Maniglia | Struttura: | Valvola a sfera di galleggiamento |
modello: | Porto pieno | No di modello: | Q44F-16P |
Evidenziare: | valvola a sfera di cf8m,valvola a sfera dell'estremità della flangia |

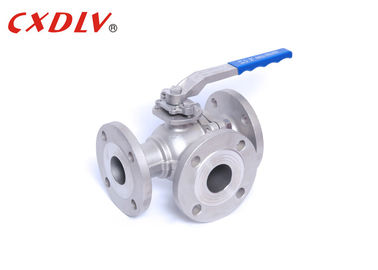

Porto pieno PN40 T/L porto dell'acciaio inossidabile della valvola a sfera di modo di rendimento elevato 3
Specifiche
Una valvola a sfera di 3 modi
Norme applicabili:
- Progettazione e fabbricazione: GB12237-89
- Collegamento: JB/T79
- Prova a prova di fuoco: API607 quarto 1993
- Prova ed ispezione: GB/T13927-1992
Intervallo di grandezza:
- DN15 ~ DN200
Valutazione di pressione:
- PN16 PN25 PN40
Gamma di temperature:
- -20°C~185°C
La valvola a sfera a tre corsie è disponibile in T e nella L versioni. Il T tipo permette a tre tubi ortogonali di comunicare a vicenda e tagliare il terzo canale per funzionare come una spaccatura e fusione. La L tipo a tre corsie della valvola a sfera può collegare soltanto due tubi che sono l'un l'altro ortogonali e non può tenere il terzo tubo collegato l'un l'altro allo stesso tempo, solo per distribuire.
Pressione | Dimensione | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Applicazione
Le valvole a sfera possono essere utilizzate in varie applicazioni ed i mercati, quali la trasmissione e lo stoccaggio, intossicano l'elaborazione, l'industriale e molto. le valvole a sfera assicurano la protezione affidabile della perdita che è particolarmente utile nelle applicazioni di gas. Le valvole a sfera hanno perdita di pressione bassa e possono aprirsi rapidamente e chiudersi.
Caratteristiche & benefici
1. Costruzione di corpo della colata di investimento
2. Anti dispositivo statico
3. Doppio sigillamento del corpo fornito (giunto circolare, guarnizione)
4. Faccia a faccia secondo le dimensioni standard
