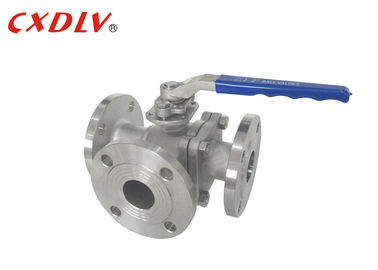

Il modo puntiglioso degli ss 3 ha flangiato valvola a sfera T/L valvola di galleggiamento del porto
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q44F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| Energia: | Manuale | Materiale corpo: | CF8, CF8M, WCB, CF3, CF3M |
|---|---|---|---|
| Connessione: | Flangia | Struttura: | Valvola a sfera di galleggiamento |
| modello: | Porto pieno | No di modello: | Q44F-16P |
| Evidenziare: | valvola a sfera in acciaio inox,valvola a sfera dell'estremità della flangia |
||
Descrizione di prodotto
Il modo puntiglioso degli ss 3 ha flangiato valvola a sfera T/L valvola di galleggiamento del porto
Specifiche
Valvola a sfera piena di modo del porto 3
Norme applicabili:
- Progettazione e fabbricazione: GB12237-89
- Collegamento: JB/T79
- Prova a prova di fuoco: API607 quarto 1993
- Prova ed ispezione: GB/T13927-1992
Intervallo di grandezza:
- DN15 ~ DN200
Valutazione di pressione:
- PN16 PN25 PN40
Gamma di temperature:
- -20°C~185°C
La valvola a sfera a tre corsie è disponibile in T e nella L versioni. Il T tipo permette a tre tubi ortogonali di comunicare a vicenda e tagliare il terzo canale per funzionare come una spaccatura e fusione. La L tipo a tre corsie della valvola a sfera può collegare soltanto due tubi che sono l'un l'altro ortogonali e non può tenere il terzo tubo collegato l'un l'altro allo stesso tempo, solo per distribuire.
| Pressione | Dimensione | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Applicazione
1. Raffinerie
2. petrochimico
3. attrezzatura trattata chimica
4. applicazioni del controllo dei processi
5. applicazioni dello spreco e dell'acqua
6. applicazioni della conduttura
Caratteristiche
1. Taglio di o flusso chiuso
2. commuti il flusso fra due fonti differenti
3. combini il flusso da due fonti differenti
4. flusso alterno fra due destinazioni differenti
5. devii il flusso che viene da una fonte ad un'altra destinazione
6. flusso spaccato che viene da una fonte fra due destinazioni uscenti
