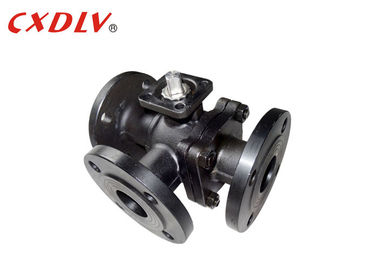

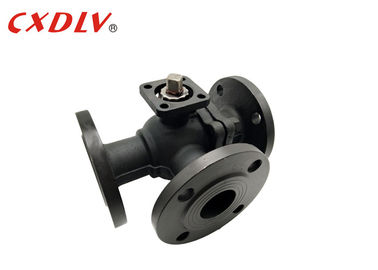

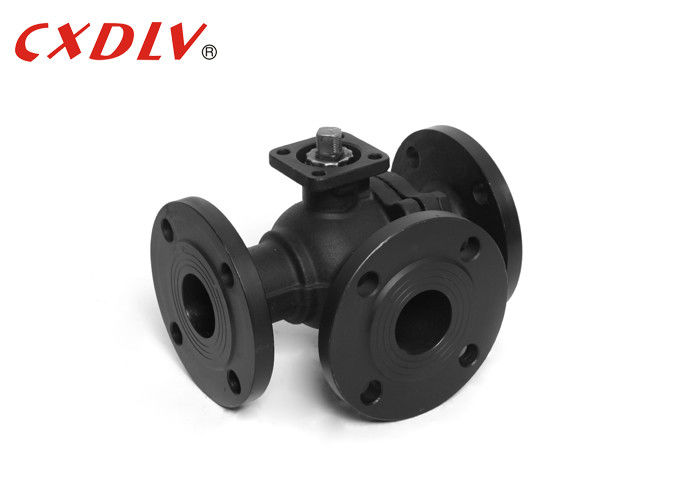

Il modo del L-porto 3 dell'acciaio fuso dell'estremità della flangia ha flangiato montaggio diretto a 4 pollici della valvola a sfera PN16 per l'automazione
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q44F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| Energia: | attuatori | Materiale corpo: | WCB |
|---|---|---|---|
| Connessione: | Flangia | Struttura: | Valvola a sfera di galleggiamento |
| modello: | Porto pieno | No di modello: | Q44F-16P |
| Evidenziare: | valvola a sfera di cf8m,valvola a sfera in acciaio inox |
||
Descrizione di prodotto
Il modo del L-porto 3 dell'acciaio fuso dell'estremità della flangia ha flangiato montaggio diretto a 4 pollici della valvola a sfera PN16 per l'automazione
Specifiche
Valvola a sfera piena di modo del porto 3
Norme applicabili:
- Progettazione e fabbricazione: GB12237-89
- Collegamento: JB/T79
- Prova a prova di fuoco: API607 quarto 1993
- Prova ed ispezione: GB/T13927-1992
Intervallo di grandezza:
- DN15 ~ DN200
Valutazione di pressione:
- PN16 PN25 PN40
Gamma di temperature:
- -20°C~185°C
La valvola a sfera a tre corsie è disponibile in T e nella L versioni. Il T tipo permette a tre tubi ortogonali di comunicare a vicenda e tagliare il terzo canale per funzionare come una spaccatura e fusione. La L tipo a tre corsie della valvola a sfera può collegare soltanto due tubi che sono l'un l'altro ortogonali e non può tenere il terzo tubo collegato l'un l'altro allo stesso tempo, solo per distribuire.
| Pressione | Dimensione | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Applicazione
1. Raffinerie
2. petrochimico
3. attrezzatura trattata chimica
4. applicazioni del controllo dei processi
5. applicazioni dello spreco e dell'acqua
6. applicazioni della conduttura
Caratteristiche
1. Maniglie di chiusura che chiudono a 90 gradi ed intervalli fino a 360 gradi
2. Componenti della colata di investimento di qualità
3. Dispositivi al suolo antistatici
4. Configurazioni del montaggio dell'azionatore dell'isotipo
5. Disponibile in vari materiali di sedile speciali
