Dettagli:
Termini di pagamento e spedizione:
|
Materiale corpo: | Acciaio inossidabile | Materiale di Seat: | ptfe |
---|---|---|---|
Energia: | azionatore di ritorno della molla | Connessione: | BSP/BSPT/NPT |
Struttura: | 3pieces | Medium: | Gas di olio dell'acqua |
Evidenziare: | doppia valvola pneumatica sostituta,valvola azionata pneumatica |

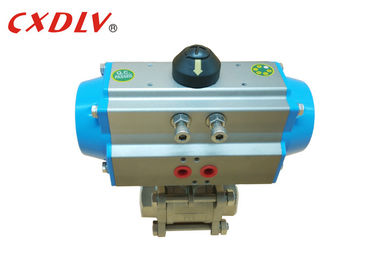

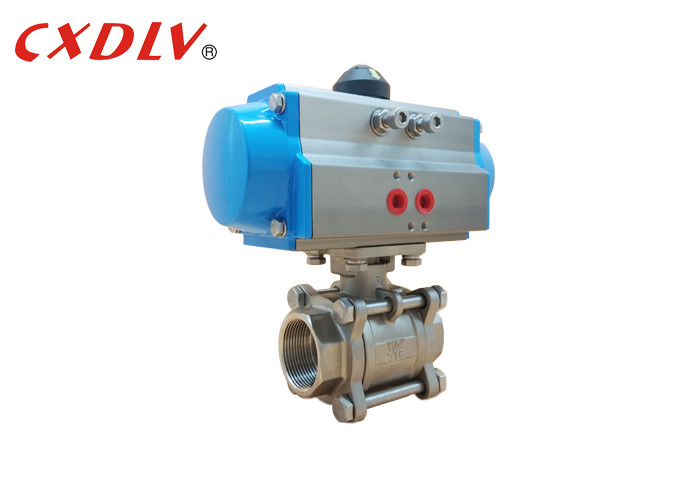

DN15 - DN100 acciaio inossidabile azionato pneumatico CF8M della valvola a sfera del filo BSPT
Specifiche
Un azionatore pneumatico pricipalmente consiste di un pistone o di un diaframma che sviluppa la forza motrice. Tiene l'aria nella parte superiore del cilindro, permettendo la pressione d'aria forzare il diaframma o il pistone per muovere il gambo di valvola o per girare l'organo di comando della valvola.
Le valvole richiedono poca pressione funzionare e solitamente doppio o triplicare la forza dell'input. Più grande la dimensione del pistone, più grande la pressione dell'uscita può essere. Avere un più grande pistone può anche essere buono se la dotazione d'aria è bassa, permettendo le stesse forze con meno input. Queste pressioni sono abbastanza grandi schiacciare gli oggetti nel tubo. Sull'input di kPa 100, potreste sollevare facilmente una piccola automobile (verso l'alto di 1.000 libbre) e questa è soltanto una valvola pneumatica di base e piccola. Tuttavia, le forze risultanti richieste del gambo sarebbero troppo grandi ed indurrebbero il gambo di valvola a venire a mancare.
Questa pressione è trasferita al gambo di valvola, che è collegato all'otturatore della valvola (vedi la valvola a rubinetto), valvola a farfalla ecc. le più grandi forze sono richieste nelle condutture ad alta pressione o alte di flusso per permettere la valvola sormonti queste forze e che permette che muova le parti mobili delle valvole per controllare il flusso di materiale dentro.
L'input delle valvole è «il segnale di controllo.» Ciò può venire da vari strumenti di misura ed ogni pressione differente è un del punto vincente differente per una valvola. Un segnale standard tipico è kPa 20-100. Per esempio, una valvola potrebbe controllare la pressione in una nave che ha un'uscita costante ed in un'affluenza varia (diversa dall'azionatore e dalla valvola). Un moltiplicatore di pressione controllerà la pressione nella nave e trasmetterà un segnale dal kPa 20-100. 20 mezzi di kPa là non è pressione, 100 mezzi di kPa là è pressione della gamma completa (può essere variato dai punti di calibratura dei trasmettitori). Mentre la pressione aumenta nella nave, l'uscita del trasmettitore aumenta, questo aumento nella pressione è inviato alla valvola, che induce la valvola a segnare verso il basso e comincia chiudere la valvola, diminuendo sfocia nella nave, riducente la pressione nella nave come di sovrapressione è evacuato con il flusso di out. Ciò è chiamata un processo ad azione diretta.
Vantaggio
1. Valvola a sfera dell'acciaio inossidabile
2. Alti valori di flusso
3. Alte pressioni medie
4. Tempo di impiego lungo
5. Valvola di pistone di iso 5211
Dati tecnici
Azionatore pneumatico a semplice effetto che ordina no.
Modelli il nessun | Serri (6Bar) | |
Apra | Chiuda | |
ATTO 050S | 13.2Nm | 6.7Nm |
ATTO 063S | 24.1Nm | 11.1Nm |
ATTO 075S | 47.7Nm | 22.1Nm |
ATTO 090S | 73.1Nm | 36.7Nm |
ATTO 100S | 109Nm | 50.7Nm |
ATTO 115S | 176Nm | 82Nm |
ATTO 125S | 227Nm | 105Nm |
ATTO 145S | 357Nm | 165Nm |
ATTO 160S | 456Nm | 224Nm |
ATTO 190S | 871Nm | 379Nm |
ATTO 210S | 1000Nm | 521Nm |
ATTO 240S | 1423Nm | 721Nm |
ATTO 270S | 2345Nm | 1060Nm |
ATTO 300S | 2956Nm | 1460Nm |
ATTO 350S | 4247Nm | 2346Nm |
ATTO 400S | 6559Nm | 2624Nm |
Accessori che possono usare con questa valvola a sfera
Indicatore inserita/disinserita
Elettrovalvola a solenoide standard di Namur in tutto lo standard
Posizionatore pneumatico & Elettrico-pneumatico della valvola
Provvigione supplementare manuale di Declutchable
Commutatori di limite per l'indicazione inserita/disinserita a di cartello
Filtro + combinazione del regolatore con il manometro
Applicazioni
Le valvole a sfera pneumatiche sono ampiamente usate per isolamento e controllo di flusso nei sistemi pneumatici perché queste valvole pneumatiche sono disponibili in una gamma e di dimensioni di carrozzeria, materiali di attuazione e le valutazioni ed essi di pressione sono adatte alla maggior parte delle applicazioni che variano dall'acqua, dai gas, dal vapore, dai petrolio, dalle derrate alimentari, dai prodotti chimici, dai prodotti farmaceutici e dalle polveri. Una valvola a sfera attivata ha una palla interna con un foro attraverso ha sigillato tipicamente con i sedili di PTFE compressi contro di dall'estremità della valvola a sfera, determinata con un quarto di giro da un gambo azionato dall'azionatore dell'aria. Le valvole a sfera pneumatiche offrono un pacchetto attivato robusto, irregolare ed affidabile della valvola ad un basso costo relativamente ed offrono gli orari di lavoro veloci, possono essere azionate continuamente e stanno bene nelle alte applicazioni di riciclaggio se del caso.
Selezione di modello
valvola a sfera pneumatica del filo 3PC
Nome di prodotto | valvola a sfera del filo 3PC | |||
Pressione | 1000WOG | |||
Valvola Matreial | CF8/SS304 | CF8M/SS316 | WCB | |
Collegamento | BSP/BSPT/NPT |
