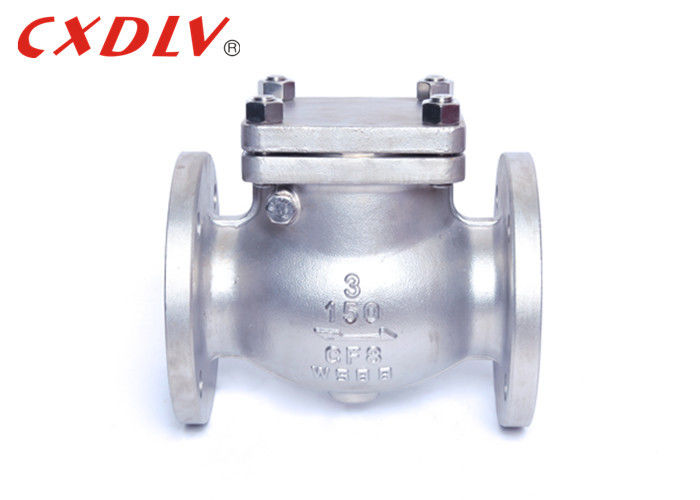

Tipo dell'oscillazione valvola della flangia del doppio dell'acciaio inossidabile di ritorno non per il rifornimento idrico
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | CXDLV |
| Certificazione: | ISO9001:2008 CE |
| Numero di modello: | H44 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | Negoziabile |
| Tempi di consegna: | 7-30 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
|
Informazioni dettagliate |
|||
| Materiale del disco: | CF8M/CF8/CF3/CF3M/WCB | temperatura: | temperatura normale |
|---|---|---|---|
| Dimensioni: | 1/2 " ~1/1/2" | Pressione: | 150lb |
| Energia: | Manuale | Anello di Seat: | Ruber ha allineato |
| Evidenziare: | Valvola di ritegno tipo Wafer,valvola non di ritorno del wafer |
||
Descrizione di prodotto
Dispositivo antiriflusso Flangia tipo dell'oscillazione del doppio dell'acciaio inossidabile per il rifornimento idrico
Specifiche
- Norma di progettazione: ASME B16.34, API6D
- Faccia a faccia: ASME B16.10, API6D
- Flangia dell'estremità: ANSI/ASME B16.5, API605
- Estremità di Buttwelding: ASME B16.25
- Ispezione e prova: API598, API6D
Applicazione
la valvola di ritenuta Oscillazione tipa è adatta a pressione nominale PN1.0MPa~42.0MPa, Class150-2500; diametro nominale DN15~1200mm, NPS1/2~48; la temperatura di lavoro -196~540°C per varie condutture, usata per impedire i media è invertita. Usando i materiali differenti (WCB, CF8 (m), CF3 (m), 1Gr5Mo, 15CrMo1V, può applicarsi ai vari media quali l'acqua, il vapore, il petrolio, l'acido nitrico, l'acido acetico, il forte medium d'ossidazione e l'urea. Petrolio, prodotto chimico, farmaceutico, fertilizzante, elettricità ed altre condutture.
| DIMENSIONE | d | L | H | D | C | G | T | N-ΦM |
| 1/2» | 15 | 108 | 51 | 89 | 60,5 | 35 | 11,1 | 4-16 |
| 3/4" | 20 | 117 | 54 | 98 | 70 | 43 | 11,1 | 4-16 |
| 1" | 25 | 127 | 64 | 108 | 79,5 | 51 | 11,1 | 4-16 |
| 1 1/4" | 32 | 140 | 68 | 117 | 89,5 | 64 | 12,7 | 4-16 |
| 1 1/2» | 40 | 165 | 75 | 127 | 98,5 | 73 | 14,3 | 4-16 |
| 2" | 50 | 203 | 98 | 152 | 120,5 | 92 | 15,9 | 4-19 |
| 2 1/2» | 65 | 216 | 112 | 178 | 139,5 | 105 | 17,5 | 4-19 |
| 3" | 80 | 241 | 124 | 190 | 152,5 | 127 | 19,1 | 4-19 |
| 4" | 100 | 292 | 161 | 229 | 190,5 | 157 | 23,9 | 8-19 |
| 5" | 125 | 330 | 180 | 254 | 216 | 186 | 23,9 | 8-22 |
| 6" | 150 | 356 | 205 | 279 | 241,5 | 216 | 25,4 | 8-22 |
| 8" | 200 | 495 | 236 | 343 | 298,5 | 270 | 28,6 | 8-22 |
| 10" | 250 | 622 | 302 | 406 | 362 | 324 | 30,2 | 12-25 |
| 12" | 300 | 698 | 340 | 483 | 432 | 381 | 31,8 | 12-25 |
| 14" | 337 | 787 | 385 | 533 | 476,5 | 413 | 35 | 12-29 |
Caratteristica
La valvola di ritenuta oscillazione tipa adotta un tipo incorporato struttura dell'oscillazione dell'attuatore e tutte le parti d'apertura e di chiusura della valvola sono installate dentro il corpo di valvola senza penetrare il corpo di valvola, salvo che la parte media della flangia è sigillata con una guarnizione di sigillamento o un anello sigillante ed il tutto là non è punto della perdita, che elimini la possibilità di perdita della valvola. La falda della valvola ha un determinato grado di libertà nell'ordine di 360 gradi e c'è micro compensazione appropriata di posizione.
Package&Delivery
Dettagli dell'imballaggio: Scegliamo i casi di legno adatti secondo le valvole differenti e sistemiamo i lavoratori qualificati per imballare nel caso della contusione. Lo spedizioniere cooperato a lungo termine prenoterà lo spazio, le chiare abitudini ed il trasporto per noi immediatamente. Ci sono tre modi per trasporto, dal mare, da aria ed in treno. Sistemeremo il trasporto secondo i bisogni dei clienti.
Dettagli di consegna: secondo l'ordine, 7~60days
FAQ
Q: È voi società per azioni o il produttore?
A: Siamo una fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
A: Secondo l'ordine, 7~60days.
Q: Fornite i campioni? è liberamente o extra?
A: Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
A: Payment=1000USD<>, 30% T/T in anticipo, equilibrio prima della spedizione.
