Materiale corpo: | CF8 | Materiale di Seat: | ptfe |
---|---|---|---|
Energia: | azionatore di ritorno della molla | Connessione: | Doppia flangia |
Dimensione della valvola: | 1/2 " ~8" | Medium: | Gas di olio dell'acqua |
Evidenziare: | doppia valvola pneumatica sostituta,valvola azionata pneumatica |

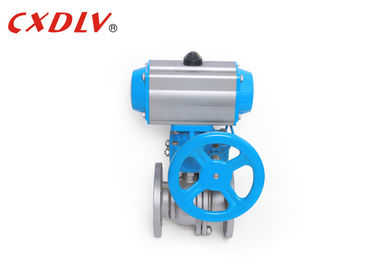

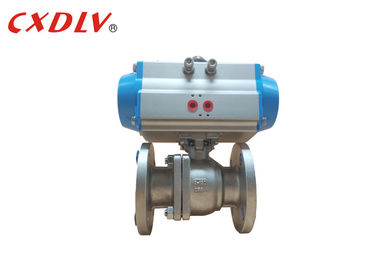

La flangia di rf balza valvola a sfera attivata pneumatica 12pcs con la provvigione supplementare manuale
Specifiche
Vantaggio
1. Dimensione compatta e costruzione leggera
2. Prestazione affidabile e duratura
3. Del supporto trasversale di norma «in valvola «o» della linea» alle configurazioni dell'azionatore
4. La progettazione di Primavera-ritorno accomoda la dotazione d'aria in basso quanto 50 PSI
5. Disposizione esterna dell'acciaio inossidabile e giunti circolari di FKM standard
6. Il gambo di valvola diretto che si accoppia all'asse dell'azionatore minimizza il contraccolpo
7. Norma della provvigione supplementare manuale
Dati tecnici
Azionatore pneumatico a semplice effetto che ordina no.
Modelli il nessun | Serri (6Bar) | |
Apra | Chiuda | |
ATTO 050S | 13.2Nm | 6.7Nm |
ATTO 063S | 24.1Nm | 11.1Nm |
ATTO 075S | 47.7Nm | 22.1Nm |
ATTO 090S | 73.1Nm | 36.7Nm |
ATTO 100S | 109Nm | 50.7Nm |
ATTO 115S | 176Nm | 82Nm |
ATTO 125S | 227Nm | 105Nm |
ATTO 145S | 357Nm | 165Nm |
ATTO 160S | 456Nm | 224Nm |
ATTO 190S | 871Nm | 379Nm |
ATTO 210S | 1000Nm | 521Nm |
ATTO 240S | 1423Nm | 721Nm |
ATTO 270S | 2345Nm | 1060Nm |
ATTO 300S | 2956Nm | 1460Nm |
ATTO 350S | 4247Nm | 2346Nm |
ATTO 400S | 6559Nm | 2624Nm |
Parametro della valvola a sfera (DN15~DN200)
PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H |
1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Accessori che possono usare con questa valvola a sfera
Indicatore inserita/disinserita
Elettrovalvola a solenoide standard di Namur in tutto lo standard
Posizionatore pneumatico & Elettrico-pneumatico della valvola
Provvigione supplementare manuale di Declutchable
Commutatori di limite per l'indicazione inserita/disinserita a di cartello
Filtro + combinazione del regolatore con il manometro
Più selezione
Standard | ANSI | GB | JIS | BACCANO |
Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Valvola Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Azionatore | 1) (Ritorno della primavera) 2) doppio agire a semplice effetto | |||
Accessori | 1) Filtro dall'elettrovalvola a solenoide del commutatore di limite 2) 3) 4)Posizionatore |
