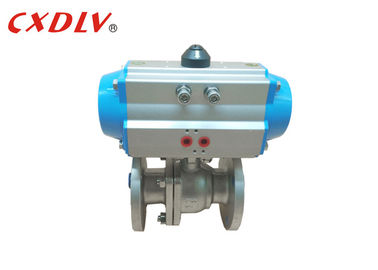

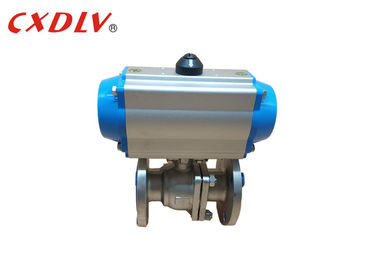

Valvola di regolazione attivata pneumatica della valvola a sfera della doppia flangia sostituta 150LB
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q641F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/mon |
|
Informazioni dettagliate |
|||
| Materiale corpo: | CF8 | Materiale di Seat: | ptfe |
|---|---|---|---|
| Energia: | azionatore di ritorno della molla | Connessione: | Doppia flangia |
| Dimensione della valvola: | 1/2 " ~8" | Medium: | Gas di olio dell'acqua |
| Evidenziare: | doppia valvola pneumatica sostituta,valvola a sfera azionata pneumatica |
||
Descrizione di prodotto
Valvola di regolazione attivata pneumatica della valvola a sfera della doppia flangia sostituta 150LB
Specifiche
- Azionatore pneumatico di quarto di giro rotatorio di progettazione della cremagliera
- Doppia versione di ritorno della primavera o agire
- Interfacce di ISO5211, di DIN3337 e di Namur per il montaggio facile alla valvola, contenitore di commutatore di limite e posizionatore
- Adatto ad applicazione dell'interno ed all'aperto
- Serri l'uscita da 3Nm a 13,024Nm (versione del DA) e a 4Nm a 6,584Nm (versione dello SR)
- Alloggio della lega di alluminio con il pignone nichelato
- Angolo 90° di viaggio con adeguamento di arresto di viaggio di ± 5℃
- Pressione di esercizio da 2 barre fino a 8 barre alla temperatura da -20℃ a +80℃
Vantaggio
1. Dimensione compatta e costruzione leggera
2. Prestazione affidabile e duratura
3. Del supporto trasversale di norma «in valvola «o» della linea» alle configurazioni dell'azionatore
4. La progettazione di Primavera-ritorno accomoda la dotazione d'aria in basso quanto 50 PSI
5. Disposizione esterna dell'acciaio inossidabile e giunti circolari di FKM standard
6. Il gambo di valvola diretto che si accoppia all'asse dell'azionatore minimizza il contraccolpo
7. Norma della provvigione supplementare manuale
Dati tecnici
Doppio azionatore pneumatico sostituto che ordina no.
| Doppio Agire |
Modelli il nessun | Serri (5.5Bar) |
| ATTO 042D | 8.4Nm | |
| ATTO 050D | 18.3Nm | |
| ATTO 063D | 32.2Nm | |
| ATTO 075D | 64Nm | |
| ATTO 090D | 101Nm | |
| ATTO 100D | 146Nm | |
| ATTO 115D | 236Nm | |
| ATTO 125D | 305Nm | |
| ATTO 145D | 478Nm | |
| ATTO 160D | 624Nm | |
| ATTO 190D | 1185Nm | |
| ATTO 210D | 1447Nm | |
| ATTO 240D | 2126Nm | |
| ATTO 270D | 3229Nm | |
| ATTO 300D | 4197Nm | |
| ATTO 350D | 6283Nm | |
| ATTO 400D | 8953Nm |
parametro della valvola a sfera 150LB (1/2 " ~8")
| Pressione | Dimensione | φD | L | φE | φB | φC | T | f |
| Class150 | 1/2» | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
| 1 1/2» | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
| 2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 |
Accessori che possono usare con questa valvola a sfera
Indicatore inserita/disinserita
Elettrovalvola a solenoide standard di Namur in tutto lo standard
Posizionatore pneumatico & Elettrico-pneumatico della valvola
Provvigione supplementare manuale di Declutchable
Commutatori di limite per l'indicazione inserita/disinserita a di cartello
Filtro + combinazione del regolatore con il manometro
Più selezione
| Standard | ANSI | GB | JIS | BACCANO |
| Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Valvola Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Azionatore | 1) (Ritorno della primavera) 2) doppio agire a semplice effetto | |||
| Accessori | 1) Filtro dall'elettrovalvola a solenoide del commutatore di limite 2) 3) 4)Posizionatore | |||
