Dettagli:
Termini di pagamento e spedizione:
|
Materiale corpo: | CF8 | Materiale di Seat: | ptfe |
---|---|---|---|
Energia: | azionatore di ritorno della molla | Connessione: | Doppia flangia |
Dimensione della valvola: | 1/2 " ~8" | Medium: | Gas di olio dell'acqua |
Evidenziare: | valvola a sfera azionata pneumatica,valvola azionata pneumatica |

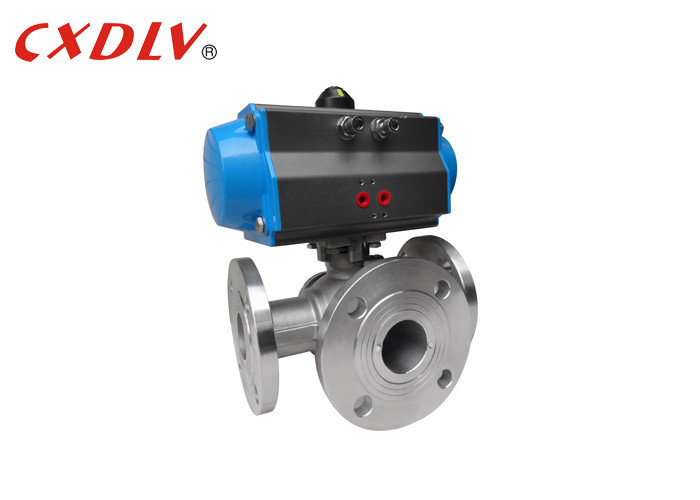

Una valvola attivata pneumatica a semplice effetto di ritorno di 3 modi della primavera fuori dalla valvola
Specifiche
Vantaggio
1. La resistenza fluida, il coefficiente di resistenza del tubo con la stessa lunghezza è uguale.
2. Struttura semplice, piccola dimensione, leggera.
3. La plastica ampiamente usata materiale vicina ed affidabile della superficie di tenuta della valvola, sigillamento ed è stata ampiamente usata nel sistema di vuoto.
4. Facile da operare, aprendosi e chiudendosi rapidamente, da completamente aperto a completamente chiuso finchè il ° di rotazione 90, per facilitare telecomando.
5. La manutenzione facile, la valvola a sfera semplice, guarnizioni è generalmente attività, la sostituzione di rimozione è più conveniente.
6. Completamente nell'aperto o completamente chiuso, la superficie di tenuta e la palla ed il sedile dielettrici di isolamento, con i media, non causeranno l'erosione della superficie di tenuta della valvola.
Dati tecnici
Azionatore pneumatico a semplice effetto che ordina no.
Modelli il nessun | Serri (6Bar) | |
Apra | Chiuda | |
ATTO 050S | 13.2Nm | 6.7Nm |
ATTO 063S | 24.1Nm | 11.1Nm |
ATTO 075S | 47.7Nm | 22.1Nm |
ATTO 090S | 73.1Nm | 36.7Nm |
ATTO 100S | 109Nm | 50.7Nm |
ATTO 115S | 176Nm | 82Nm |
ATTO 125S | 227Nm | 105Nm |
ATTO 145S | 357Nm | 165Nm |
ATTO 160S | 456Nm | 224Nm |
ATTO 190S | 871Nm | 379Nm |
ATTO 210S | 1000Nm | 521Nm |
ATTO 240S | 1423Nm | 721Nm |
ATTO 270S | 2345Nm | 1060Nm |
ATTO 300S | 2956Nm | 1460Nm |
ATTO 350S | 4247Nm | 2346Nm |
ATTO 400S | 6559Nm | 2624Nm |
parametro della valvola a sfera 150LB (1/2 " ~8")
Pressione | Dimensione | φD | L | φE | φB | φC | T | f |
Class150 | 1/2» | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
1 1/2» | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 |
Accessori che possono usare con questa valvola a sfera
Indicatore inserita/disinserita
Elettrovalvola a solenoide standard di Namur in tutto lo standard
Posizionatore pneumatico & Elettrico-pneumatico della valvola
Provvigione supplementare manuale di Declutchable
Commutatori di limite per l'indicazione inserita/disinserita a di cartello
Filtro + combinazione del regolatore con il manometro
Più selezione
Standard | ANSI | GB | JIS | BACCANO |
Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Valvola Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Azionatore | 1) (Ritorno della primavera) 2) doppio agire a semplice effetto | |||
Accessori | 1) Filtro dall'elettrovalvola a solenoide del commutatore di limite 2) 3) 4)Posizionatore |
