Dettagli:
Termini di pagamento e spedizione:
|
Materiale del disco: | CF8M/CF8/CF3/CF3M/WCB | Medium: | Water.Gas.Oil |
---|---|---|---|
Dimensione: | DN50~DN600 | Standard: | ANSI/GB/DIN |
Materiale del corpo: | CF8M/CF8/CF3/CF3M/WCB | Mpa: | 1.0Mpa/1.6Mpa/2.5Mpa |
Primavera: | SS304/SS316 | ||
Evidenziare: | valvola di ritenuta doppia del wafer del piatto,valvola di ritenuta doppia del wafer del disco |

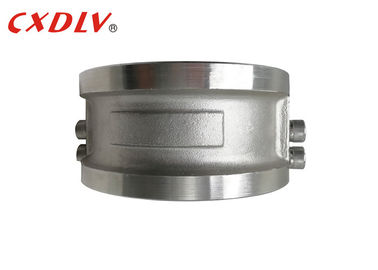

CF8M si raddoppiano tipo pressione del wafer del piatto della valvola di ritenuta che valuta PN16
Specifiche
Progettazione secondo AP1594. API6D. JB/T8937
Faccia a faccia secondo API594. API6D. DIN3202. JB/T8937
Valutazione di temperatura & di pressione secondo ASME B16.34
Prova & ispezione secondo l'ANSI B 16,50. DIN2401. GB/T9124. JB/T74
Applicazione
Il piatto doppio, valvola di ritenuta del wafer impiega i piatti due-primavera-caricati provvisti di cardini un perno di cerniera centrale. L'interno della valvola è composto di due molle semicircolari e di superficie del piatto ed è fisso sul corpo di valvola da un perno e la molla è deformata per chiudere il piatto della valvola e la pressione del fluido induce la molla a aprirsi. La deformazione è veloce, che protegge il tubo da danno del martello di acqua.
Disegno dimensionale
DN | L | D | D2 | D3 |
50 | 60 | 108 | 51 | 56 |
65 | 67 | 128 | 65 | 73 |
80 | 73 | 142 | 80 | 88 |
100 | 73 | 162 | 102 | 108 |
125 | 86 | 192 | 127 | 132 |
150 | 98 | 218 | 152 | 160 |
200 | 127 | 273 | 203 | 210 |
250 | 146 | 328 | 254 | 266 |
300 | 181 | 378 | 305 | 310 |
350 | 184 | 438 | 350 | 355 |
Caratteristica
1.Compact stile wafer, progettazione di un pezzo;
la posta 2.Center completamente sostiene l'assemblea interna senza perni o spine esterni;
3.Maximum scorrono area riducono la perdita di pressione;
la progettazione del doppio-piatto 4.The produce la maggior robustezza con l'apertura riduttrice e la chiusura del tempo;
le molle 5.Torsion assistono la chiusura del piatto della valvola, impedente l'inversione di flusso. La risposta coerente della valvola assicura contro sbattere ed il martello di acqua
l'asse 6.The caratterizza la costruzione resistente e resistente alla corrosione;
i supporti 7.Shaft fungono da fermate per impedire la sovraccorsa dei piatti della valvola. Sono resistenti alla corrosione con le grandi superfici del asse-cuscinetto e sono facilmente smontabili per l'assemblea, la manutenzione o il cambiamento interna.
le rondelle 8.Thrust riducono l'attrito e l'usura delle cerniere del piatto della valvola.
Package&Delivery
Dettagli dell'imballaggio: Scegliamo i casi di legno adatti secondo le valvole differenti e sistemiamo i lavoratori qualificati per imballare nel caso della contusione. Lo spedizioniere cooperato a lungo termine prenoterà lo spazio, le chiare abitudini ed il trasporto per noi immediatamente. Ci sono tre modi per trasporto, dal mare, da aria ed in treno. Sistemeremo il trasporto secondo i bisogni dei clienti.
Dettagli di consegna: secondo l'ordine, 7~60days
FAQ
Q: È voi società per azioni o il produttore?
A: Siamo un produttore per più di 16years.
Q: Quanto tempo è il vostro termine di consegna?
A: Secondo l'ordine, 7~60days.
Q: Fornite i campioni? è liberamente o extra?
A: Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
A: Payment=1000USD<>, 30% T/T in anticipo, equilibrio prima della spedizione.
