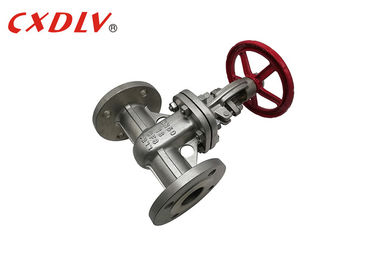

Guarnizione del metallo della valvola dell'estremità della galleria della flangia dell'acciaio inossidabile dell'OEM con il volante CF8 CF8M
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | CXDLV |
| Certificazione: | PED&ISO9001 |
| Numero di modello: | Z41W |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/Mon |
|
Informazioni dettagliate |
|||
| Materiale del corpo: | CF8, CF8M, CF3, CF3M, WCB | Standard: | JIS |
|---|---|---|---|
| Dimensione: | DN500~DN250 | Temperatura: | -196°C~650°C |
| GUARNIZIONE: | Guarnizione del metallo | Pressione: | JIS10KJIS |
| Evidenziare: | Valvola a saracinesca degli ss,valvola a saracinesca messa metallo |
||
Descrizione di prodotto
Valvola dell'estremità della galleria della flangia dell'acciaio inossidabile dell'OEM con il volante CF8 CF8M
Specifiche
Norme applicabili:
- DIMENSIONE FACCIA A FACCIA: JIS B2002
- DIMENSIONE DELLA FLANGIA DELL'ESTREMITÀ: JIS B2212-B213
- DESING: ASME B16.34, API608
- PROVA: JIS B2003, API6D
Intervallo di grandezza:
- DN15~DN250
Valutazione di pressione:
- JIS10K
Gamma di temperature:
- -29°C~185°C
Applicazione
La valvola a saracinesca è una valvola che il piatto della valvola muove lungo la direzione verticale nella conduttura. Può anche essere trasformata un portone che può produrre una piccola quantità di deformazione per migliorare la sua lavorabilità e per compensare la deviazione dell'angolo della superficie di tenuta durante il processo lavorante. Il bordo è chiamato un otturatore resiliente. Quando la valvola a saracinesca è chiusa, la superficie di tenuta può essere sigillata soltanto dalla pressione media, cioè, la superficie di tenuta della ram è premuta contro la sede valvola dall'altro lato dalla pressione media assicurare il sigillamento della superficie di tenuta, che è autosigillante. La maggior parte delle valvole a saracinesca sono costrette per sigillare, cioè, quando la valvola è chiusa, la forza esterna è costretta per premere il portone alla sede valvola per assicurare il sigillamento della superficie di tenuta.
| DN | L | D | D1 | D2 | BF | z-φd | H |
| 50 | 178 | 155 | 120 | 96 | 16 | 4-19 | 320 |
| 80 | 203 | 185 | 150 | 126 | 18 | 8-19 | 390 |
| 150 | 267 | 280 | 240 | 212 | 22 | 8-23 | 674 |
| Contatti prego per altre dimensioni. | |||||||
Caratteristica
1. Alta altezza, apertura lunga e tempo di chiusura. L'apertura ed il colpo di chiusura dell'otturatore è grandi e la goccia è eseguita dalla vite.
2. Il fenomeno del martello di acqua non è facile da produrre. La ragione è che il tempo di arresto è lungo.
3. Il medium può entrare in tutta la direzione da entrambi i lati, che è facile da installare. I canali della valvola a saracinesca sono simmetrici da entrambi i lati.
Selezione di modello
Valvola a saracinesca
| Standard | ANSI | GB | JIS | BACCANO |
| Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Valvola Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
