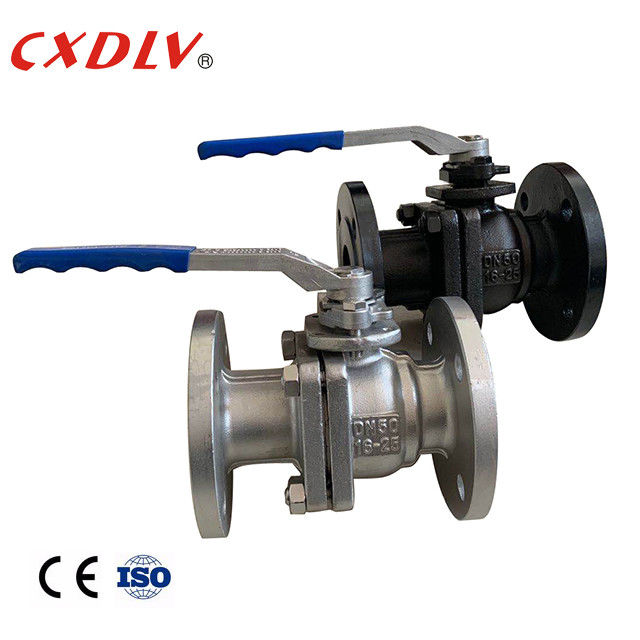

Leva CF3M Flanged Ball Valve della maniglia di PN25 A216 Gr.WCB
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q41F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/Mon |
|
Informazioni dettagliate |
|||
| Operazione: | Maniglia | Materiale del corpo: | CF8 CF8M WCB CF3 CF3M |
|---|---|---|---|
| Pressione: | PN16/PN25/PN40 | Dimensione: | DN15~DN200 |
| struttura: | Palla di galleggiamento | Collegamento: | Doppia flangia |
| Medium: | Gas di olio dell'acqua | ||
| Evidenziare: | CF3M Flanged Ball Valve,PN25 ha flangiato valvola a sfera,Valvola a sfera di galleggiamento A216 |
||
Descrizione di prodotto
PN25 A216 Gr.WCB ha flangiato l'operazione della leva della maniglia della valvola a sfera
Specifiche
Valvola a sfera di Oprated della maniglia di GB
Norme applicabili:
- Progettazione e fabbricare: GB12237-89
- Collegamento: JB/T79
- Prova a prova di fuoco: API607 quarto 1993
- Prova ed ispezione: GB/T13927-1992
Intervallo di grandezza:
- DN15~DN200
Valutazione di pressione:
- GB PN16 PN25 PN40
Gamma di temperature:
- -20°C~185°C
Una valvola a sfera è una forma di valvola di quarto di giro che usa una palla perforata e di perno della cavità, per controllare per attraversarla. È aperta quando il foro della palla è in conformità con il flusso e chiuso quando è imperniato 90 gradi dalla maniglia della valvola. La maniglia si trova pianamente in linea con il flusso una volta aperta ed è perpendicolare a una volta chiusa, portando alla conferma visiva facile dello stato della valvola.
| Unità: millimetro | |||||||
| Pressione | Dimensione | L | φE | φB | φC | T | f |
| PN25 | 15 | 130 | 95 | 65 | 45 | 16 | 2 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | |
Applicazione
Le valvole a sfera sono generalmente una valvola bidirezionale destinata alle applicazioni di accensione utilizzate in una serie di industrie differenti. Alcuni di questi includono l'acqua, olio, gas, chimico, farmaceutico, estraente appena per nominare alcuni.
Perché scelga la valvola a sfera?
1. Prestazione antistatica: una molla è sistemata fra la palla, il gambo di valvola ed il corpo di valvola e l'elettricità statica generata tramite il processo di commutazione può essere derivata.
2. Poiché il materiale quale politetrafluoroetilene ha buona proprietà autolubrificante e la perdita di attrito con il corpo sferico è piccola, il tempo di impiego della valvola a sfera pneumatica è lungo.
3. La resistenza fluida è bassa e la valvola a sfera pneumatica è quella con la più piccola resistenza fluida in tutti i tipi di valvola.
4. La guarnizione del gambo di valvola è affidabile. Poiché il gambo di valvola realizza soltanto lo stesso movimento del movimento di sollevamento, la guarnizione di imballaggio del gambo di valvola non è facile da essere danneggiato e gli aumenti di capacità di sigillatura come la pressione degli aumenti medi.
Modello Selection
Valvola a sfera di galleggiamento del porto pieno 2PC
| Norma | ANSI | GB | JIS | BACCANO |
| Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modello | 1) Alto modello della piattaforma 2) modello della maniglia | |||
