Valvola a sfera di modo di operazione ss 150LB 3 dell'ingranaggio del porto di PTFE Seat T
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | CXDLV |
| Certificazione: | CE,ISO,TS |
| Numero di modello: | Q45F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura delle valvole differenti |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
| Capacità di alimentazione: | 5000pcs al mese |
|
Informazioni dettagliate |
|||
| Corpo: | CF8, CF8M, WCB, CF3M | Seat: | PTFE, RPTFE, POB |
|---|---|---|---|
| struttura: | Riduca il foro | Dimensione del porto: | 15A~200A |
| Collegamento: | Rf | Pressione: | 150LB~300LB |
| Operazione: | Ingranaggio a vite | Norma: | ANSI, ASME, API, BACCANO, JIS, BS, GB |
| Applicazione: | Acqua, olio, gas… | ||
| Evidenziare: | Valvola a sfera di modo 150LB 3,200A riducono la valvola a sfera alesata,Valvola a sfera di PTFE Seat |
||
Descrizione di prodotto

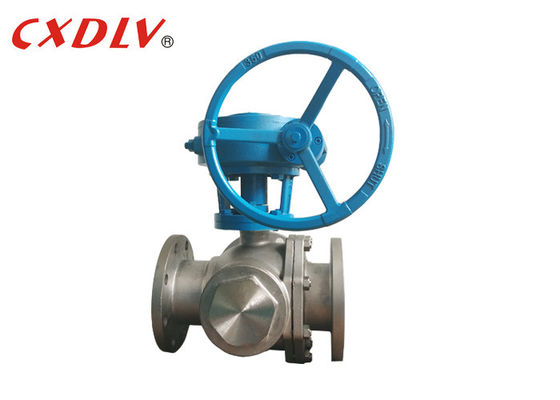

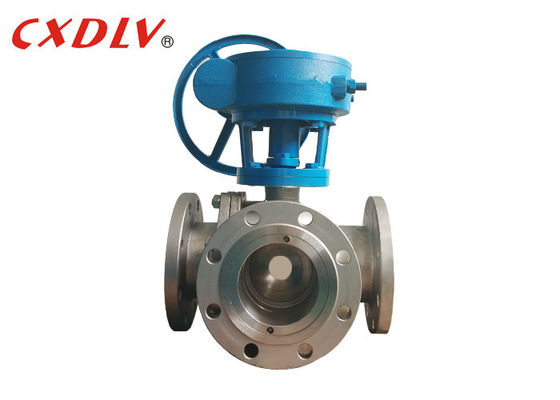

T-porto della valvola a sfera di 3 modi di acciaio inossidabile con l'operazione dell'ingranaggio
Caratteristiche della valvola a sfera
Valvola a sfera piena di modo del porto 3
Norme applicabili:
- Progettazione e fabbricare: GB12237-89
- Collegamento: JB/T79
- Prova a prova di fuoco: API607 quarto 1993
- Prova ed ispezione: GB/T13927-1992
Intervallo di grandezza:
- DN15 ~ DN200
Valutazione di pressione:
- PN16 PN25 PN40
Gamma di temperature:
- -20°C~185°C
La valvola a sfera a tre corsie è disponibile in T e nella L versioni. Il T tipo permette a tre tubi ortogonali di comunicare a vicenda e tagliare il terzo canale per funzionare come una spaccatura e fusione. La L tipo a tre corsie della valvola a sfera può collegare soltanto due tubi che sono l'un l'altro ortogonali e non può tenere il terzo tubo si è collegata l'un l'altro allo stesso tempo, solo per distribuire.
| Pressione | Dimensione | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Vantaggi della valvola a sfera
- Con resistenza di flusso più bassa
- Può realizzare l'apertura rapida e la chiusura ed il periodo di chiusura e dell'apertura di alcune strutture è soltanto 0.05~0.1s, di modo che può essere utilizzato nel sistema di automazione del banco di prova. Aperto e vicino rapidi la valvola quando funzionano senza impatto.
- In chiuso completamente aperto e pieno, la palla ed il sedile dell'isolamento di media e della superficie di tenuta, così ad alta velocità con il medium della valvola non causeranno l'erosione della superficie di tenuta.
- Struttura compatta, il peso leggero, può essere considerato per il sistema medio a bassa temperatura per la struttura della valvola più ragionevole.
- Manifatturiero nelle dimensioni differenti che forniscono flessibilità nella selezione
- Fornisca il servizio sicuro nelle circostanze ad alta pressione ed ad alta temperatura
- Rispetto ad altre valvole, sono controllati con meno forza.
Applicazioni della valvola a sfera
Le valvole a sfera sono utilizzate per flusso e controllo della pressione e sono chiuse per i liquidi corrosivi, i residui, il liquido normale ed i gas.
Sono utilizzati nell'industriale del gas naturale e dell'olio, ma anche trovare un posto in molti settori manifatturieri e stoccaggio chimico.
FAQ
Q: È voi società per azioni o il produttore?
: Siamo una fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
: Secondo l'ordine, 7~60days.
Q: Fornite i campioni? è liberamente o extra?
: Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
: Payment=1000USD<>, 30% T/T in anticipo, equilibrio prima della spedizione.
