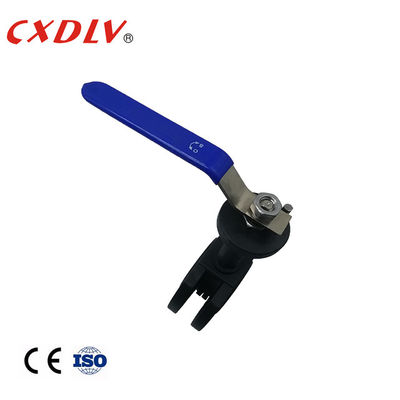

Il tipo del wafer estende la valvola a sfera del gambo WCB con il foro riduttore
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO&TS |
| Numero di modello: | Q71F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/Mon |
|
Informazioni dettagliate |
|||
| Materiale del corpo: | SS304 SS316, WCB | Materiale della palla: | CF8, CF8M |
|---|---|---|---|
| Materiale di Seat: | PTFE/PPL/POB/RPTFE | Struttura: | valvola a sfera del wafer |
| Dimensione: | DN15 ~ DN200 | Modello: | Q71F |
| Supporto: | Supporto diretto di iso | ||
| Evidenziare: | Estenda la valvola a sfera del gambo WCB,Tipo valvola a sfera del wafer di WCB,Valvola a sfera di DN15 WCB |
||
Descrizione di prodotto
Il tipo del wafer estende la valvola a sfera del gambo WCB con il foro riduttore
Caratteristiche di prodotto
Valvola a sfera del wafer 2PC
Norme applicabili:
- Progettazione e fabbricare: GB/T12237/1989
- Collegamento: JB/T79
- Prova a prova di fuoco: GB/T13927 - 1992
Intervallo di grandezza:
- DN15 ~ DN200
Pressione nominale:
- 1,6 ~ MPa 4,0
Gamma di temperature:
- - 20 °C ~ °C 250
- Prolunghi la vita del ciclo
- Manutenzione amichevole
- Sedili della palla di RTFE
La valvola a sfera del wafer con la struttura semplice, la piccola dimensione ed il peso leggero, di più, consiste soltanto di alcune parti. Inoltre, può essere azionata rapidamente da 90° girante e l'oggetto è con le buone caratteristiche del comando idraulico. Quando la valvola a sfera è completamente nel posto vacante, lo spessore del piatto della valvola è la sola resistenza quando il medium attraversa il corpo di valvola, in modo dalla perdita di pressione generata dalla valvola è piccola.
| Dimensione | φd | D2 | D1 | D | T | L | |
| 15 | 1/2» | 15 | 45 | 65 | 95 | 14 | 35 |
| 20 | 3/4" | 20 | 55 | 75 | 105 | 14 | 38 |
| 25 | 1" | 25 | 65 | 85 | 115 | 14 | 42 |
| 32 | 1 1/4" | 32 | 78 | 100 | 135 | 16 | 50 |
| 40 | 1 1/2» | 38 | 85 | 110 | 145 | 16 | 62 |
| 50 | 2" | 50 | 100 | 125 | 160 | 16 | 72 |
Applicazione
La valvola a sfera del wafer è ampiamente usata in: chimico, petrochimico, fondere, farmaceutico, alimento ed altre industrie in SO2, il vapore, l'aria, il gas, l'ammoniaca, il gas di CO2, l'olio, l'acqua, la salamoia, la liscivia, l'acqua di mare, l'acido nitrico, l'acido cloridrico, acido solforico, l'acido fosforico il medium è usato come un regolamento e dispositivo d'arresto sulla conduttura.
Forza della valvola a sfera
1. La progettazione unica dell'eccentrico fa la trasmissione frictionless fra le superfici di tenuta, che prolunga il tempo di impiego della valvola.
2. Elastico il sedile generato da coppia di torsione.
3. La progettazione ingegnosa del cuneo fa la valvola ha una funzione di sigillatura automatica più stretta e più stretta, con perdita compensativa e zero fra le superfici di tenuta.
4. Di piccola dimensione, leggero, leggero e facile installare.
5. I dispositivi pneumatici ed elettrici possono essere configurati secondo le esigenze degli utenti soddisfare le esigenze di telecomando e di controllo di programma.
6. Il materiale di sedile della sostituzione può applicarsi a vari media.
Modello Selection
Valvola a sfera del wafer
| Modello No | Pressione di esercizio /Mpa |
Temperatura applicabile /℃ |
Medium applicabile |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Medium corrosivo d'ossidazione | |
| Q71F-25Ti | 2,5 | Medium corrosivo d'ossidazione |
