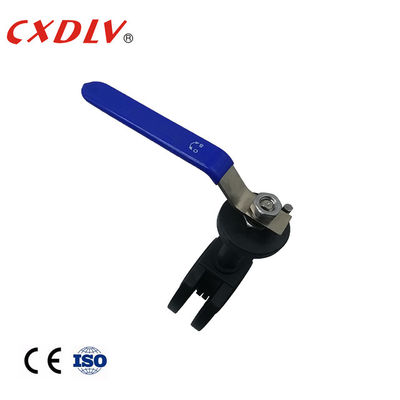

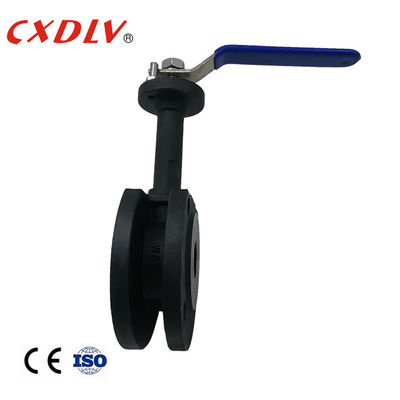

Collegamento di galleggiamento della flangia di operazione della leva della valvola a sfera PN16
Dettagli:
| Luogo di origine: | Zhejiang, Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO&TS |
| Numero di modello: | Q71F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/Mon |
|
Informazioni dettagliate |
|||
| Nome di prodotto: | Valvola a sfera di galleggiamento | Materiale della valvola: | CF8, CF8M, ACCIAIO AL CARBONIO |
|---|---|---|---|
| Pressione: | PN16/PN25/PN40/ANSI150/ANSI300 | Operazione: | Leva |
| Collegamento: | FLANGIA | Modello: | Q71F |
| Evidenziare: | Valvola a sfera di galleggiamento PN16,Valvola a sfera di galleggiamento di operazione della leva,Valvola a sfera di galleggiamento del collegamento della flangia |
||
Descrizione di prodotto
Operazione di galleggiamento della leva della valvola a sfera di stile italiano di pressione bassa PN16
Caratteristiche generali
Valvola a sfera dell'Italia
Norme applicabili:
- Progettazione e fabbricare: GB/T12237/1989
- Collegamento: JB/T79
- Prova a prova di fuoco: GB/T13927 - 1992
Intervallo di grandezza:
- DN15 ~ DN250
Pressione nominale:
- Contruction 1,6 ~ MPa 4,0
Limite di temperatura:
- 20 °C ~ °C 250
Palla di galleggiamento: Solido/cavità
Porto: Riduttore/pieno
Entrata dell'estremità
Il tipo valvole a sfera del wafer (o ha chiamato «l'Italia» tipo sottile eccellente valvole a sfera) è utilizzato nell'attrezzatura della conduttura nello stato di PN1.0~2.5MPa, lavorando la temperatura di 29~180℃ (l'anello sigillante è RPTFE) o 29~180℃ (l'anello sigillante è polifenilene di PPL), per raggiungere per tagliare o per collegare il medium nella conduttura. Il medium applicabile, quale l'acqua, vapore, petrolio, acido nitrico, acido acetico, carbammide, o medium del oxidizability può applicarsi conforme al materiale della valvola di differenza ha adottato.
| Unità: millimetro | |||||
| Pressione | Dimensione | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
Applicazione
La valvola a sfera del wafer può essere ampiamente usata in petrolio, prodotto chimico, metallurgia, centrale elettrica, l'industria di luce ed altri campi per regolare o tagliare automaticamente il petrolio, l'acqua, gas e polpa o liquido fibroso.
Forza
1. rispetto alle valvole a sfera normali, il tipo sottile eccellente valvole a sfera presenta il vantaggio di breve lunghezza della struttura, in leggero, più facile per installazione e conserva il materiale ecc e con la prestazione eccellente dell'isolamento termico.
2. Usiamo la struttura di sigillatura flessibile affinchè l'anello del sedile raggiungiamo i risultati di alta prestazione di sigillatura affidabile e facilmente per operazione aperta/vicina e una struttura protettiva resistente al fuoco speciale è messa nella valvola per tenere l'operazione di valvole e l'alta prestazione di sigillatura non colpite nello stato di un rischio di incendio di incidente.
3. la struttura antistatica può essere messa conforme alla richiesta del cliente. Abbiamo messo un 90o piatto di posizionamento aperto/vicino con il foro, cliente possiamo chiudere la posizione a chiave secondo lo stato reale per evitare l'mis-operazione.
Modello Selection
Valvola a sfera del wafer
| Modello No | Pressione di esercizio /Mpa |
Temperatura applicabile /℃ |
Medium applicabile |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Medium corrosivo d'ossidazione | |
| Q71F-25Ti | 2,5 | Medium corrosivo d'ossidazione |
