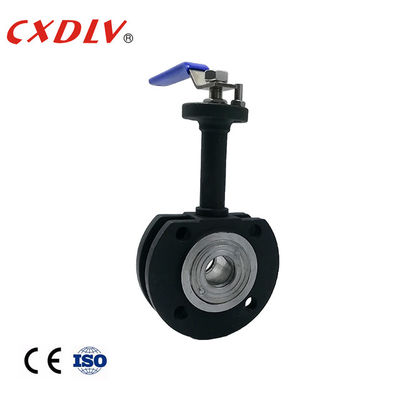

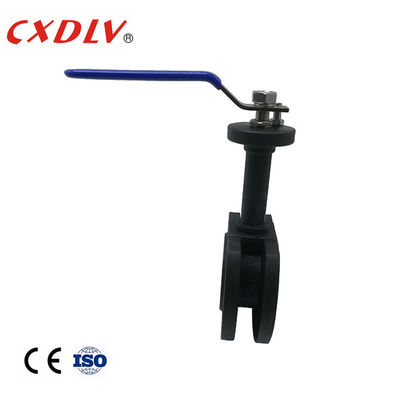

PPL Seat ha flangiato l'operazione della leva della valvola a sfera dell'estremità con il gambo esteso
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | CXDLV |
| Certificazione: | ISO&TS |
| Numero di modello: | Q71F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/Mon |
|
Informazioni dettagliate |
|||
| Nome di prodotto: | Valvola a sfera | Materiale della valvola: | CF8, CF8M, ACCIAIO AL CARBONIO |
|---|---|---|---|
| Pressione: | PN16/PN25/PN40 | Operazione: | Leva della maniglia |
| Collegamento: | Wafer | Modello: | Q71F |
| Evidenziare: | PPL Seat ha flangiato valvola a sfera dell'estremità,Il gambo esteso ha flangiato valvola a sfera,Valvola a sfera flangiata operazione della leva |
||
Descrizione di prodotto
1 operazione PPL Seat della leva della valvola a sfera dell'estremità flangiata PC con il gambo esteso
Caratteristiche generali
Valvola a sfera dell'Italia
Norme applicabili:
- Progettazione e fabbricare: GB/T12237/1989
- Collegamento: JB/T79
Intervallo di grandezza:
- DN15 ~ DN200
Pressione nominale:
- Contruction 1,6 ~ MPa 4,0
Limite di temperatura:
- 20 °C ~ °C 250
Il tipo valvole a sfera del wafer (o ha chiamato «l'Italia» tipo sottile eccellente valvole a sfera) è utilizzato nell'attrezzatura della conduttura nello stato di PN1.0~2.5MPa, lavorando la temperatura di 29~180℃ (l'anello sigillante è RPTFE) o 29~180℃ (l'anello sigillante è polifenilene di PPL), per raggiungere per tagliare o per collegare il medium nella conduttura. Il medium applicabile, quale l'acqua, vapore, petrolio, acido nitrico, acido acetico, carbammide, o medium del oxidizability può applicarsi conforme al materiale della valvola di differenza ha adottato.
| Unità: millimetro | |||||
| Pressione | Dimensione | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
Applicazione
La valvola a sfera del wafer può essere ampiamente usata in petrolio, prodotto chimico, metallurgia, centrale elettrica, l'industria di luce ed altri campi per regolare o tagliare automaticamente il petrolio, l'acqua, gas e polpa o liquido fibroso.
Forza
1. Spenga la progettazione del gambo della prova
2. Progettazione riduttrice del porto
3. struttura della valvola a sfera del wafer semplice, di piccola dimensione, leggero.
4. Norma della flangia: GB
5. Varie opzioni dei materiali di sigillatura e di acciaio al carbonio
Modello Selection
Valvola a sfera del wafer
| Modello No | Pressione di esercizio /Mpa |
Temperatura applicabile /℃ |
Medium applicabile |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Medium corrosivo d'ossidazione | |
| Q71F-25Ti | 2,5 | Medium corrosivo d'ossidazione |
