Perdita zero morbida della valvola di ritenuta dell'oscillazione del wafer di CF8 NBR Seat
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | CXDLV |
| Certificazione: | CE,ISO,TS |
| Numero di modello: | H74F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura delle valvole differenti |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
| Capacità di alimentazione: | 1000pcs al mese |
|
Informazioni dettagliate |
|||
| Corpo: | CF8, CF8M, WCB… | Disco: | SS304, SS316 |
|---|---|---|---|
| Seat: | NBR, | Dimensione del porto: | DN40~DN600 |
| Temperatura di lavoro: | -20℃~+180℃ | norma: | ANSI, ASME, API, BACCANO, JIS, BS, GB |
| Pressione: | 150LB | Applicazione: | Acqua, olio, gas… |
| Evidenziare: | Valvola di ritenuta dell'oscillazione del wafer di NBR Seat,Valvola di ritenuta zero dell'oscillazione di perdita,Valvola di ritenuta dell'oscillazione del wafer CF8 |
||
Descrizione di prodotto

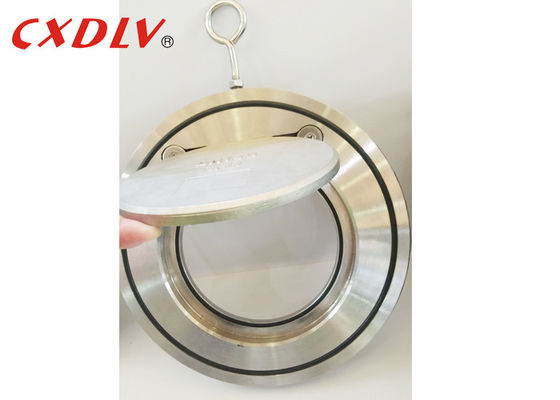

Perdita zero morbida della valvola di ritenuta dell'oscillazione del wafer di NBR Seat
Caratteristiche della valvola di ritenuta
Singola valvola di ritenuta dell'oscillazione del wafer del disco
Norme applicabili:
- Progettazione e fabbricare: ASTM B16.34
- Collegamento della flangia: ASTI16.5
- Prova ed ispezione: API598
Intervallo di grandezza:
-1 1/2 " ~16"
Valutazione di pressione:
- ANSI 150LB, 300LB
- JIS 10K, 20K
Gamma di temperature:
- -20°C~180°C
| Materiale del corpo | Acciaio al carbonio | CF8 | CF8M |
| Disco della valvola | Acciaio al carbonio | SS304 | SS316 |
| Bolt, rondella | SS304 | SS304 | SS316 |
| Perno ad occhio | Carbonio placcato Stee | Acciaio al carbonio placcato | Acciaio placcato di Catbon |
| Giunto circolare | NBR, EPDM | ||
| Temperatura di lavoro | -20℃~120℃ | -29℃~180℃ | -29℃~180℃ |
| Medium | Acqua, vapore, olio, gas | ||
| Norma | ANSI, BACCANO, JIS, JB | ||
(PN16) singola dimensione della valvola di ritenuta dell'oscillazione del disco
(Unità: millimetro)
| DN | L | |||
| PN16 | PN25 | PN16 | PN25 | |
| 100 | 162 | 168 | 16 | 16 |
| 125 | 192 | 194 | 16 | 16 |
| 150 | 218 | 225 | 19 | 19 |
| 200 | 273 | 285 | 28 | 28 |
Panoramica della valvola di ritenuta
Le valvole di ritenuta sono valvole di intercettazione automatica che sono comunemente usate per impedire il riflusso o il drenaggio in una rete di tubazioni. Applicato spesso dal lato di scarico delle pompe, le valvole di ritenuta impediscono il sistema lo scarico se la pompa si ferma e protegge da riflusso, in grado di nuocere alla pompa e/o all'altra attrezzatura.
La valvola di ritenuta dell'oscillazione ha un disco piano che impernia o oscilla circa un perno di cerniera. Costo ed hanno caratteristiche basse di perdita capa una volta completamente aperti. Ma a causa del colpo e dell'inerzia lunghi del disco, la valvola di ritenuta tradizionale dell'oscillazione può sbattere nelle installazioni verticali del tubo. Queste valvole quindi a volte sono equipaggiate con una leva e un peso accessoryy. Possono trattare i liquidi con i solidi quale acqua di scarico.
Caratteristiche:
- Progettazione economica: Risparmio basso dei prodotti di stenditura di lunghezza bruscamente e del peso nel costo iniziale, negli ingombri e nell'installazione una volta confrontato al interamente corpo, tipo valvole di ritenuta dell'oscillazione.
- Perdita capa minima: La perdita capa è minimizzata fornendo un breve, percorso diritto e virtualmente sgombro di flusso
- Chiusura rapida per ridurre martello di acqua: L'arresto è di raggiungere via il completamente automatico, disco assistito molla che si chiude vicino a velocità di flusso nullo - il peso leggero, canta la progettazione del disco crea un arresto positivo prima dell'inversione di flusso che aiuti limitare al minimo gli impulsi
- Sedili molli resilienti: si è accoppiato con le superfici di tenuta lavorate precisione contribuisce ad assicurare ad una bolla la guarnizione stretta che soddisfa o supera le richieste della prova di api 598
