Dettagli:
Termini di pagamento e spedizione:
|
Operazione: | Pneumatico azionato | materiale del corpo: | CF8 CF8M WCB CF3 CF3M |
---|---|---|---|
Pressione: | PN16/PN25/PN40/ANSI150/ANSI300 | Dimensione: | DN150~DN300 |
Struttura: | Palla di galleggiamento | collegamento: | Doppia flangia |
medium: | Gas di olio dell'acqua | ||
Evidenziare: | Valvola a sfera flangiata tubo DN150,Valvola a sfera flangiata PN40,API607 ha flangiato valvola a sfera |

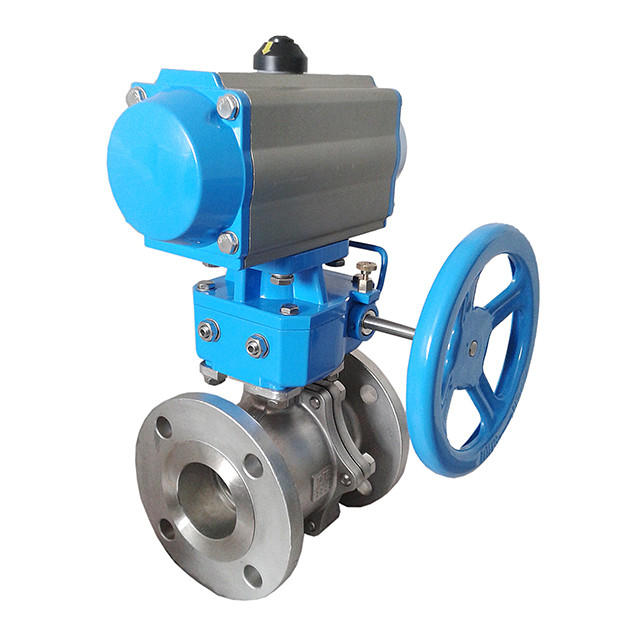

Valvola a sfera flangiata tubo pneumatico con l'ingranaggio a vite
Specifiche
Norme applicabili:
- Progettazione e fabbricare: GB12237-89
- Collegamento: JB/T79
- Prova a prova di fuoco: API607 quarto 1993
- Prova ed ispezione: GB/T13927-1992
Intervallo di grandezza:
- DN150~DN300
Valutazione di pressione:
- GB PN16 PN25 PN40
Gamma di temperature:
- -20°C~185°C
La valvola a sfera pneumatica ampiamente è stata utilizzata per lo sfruttamento, il raffinamento ed il sistema di trasporto di petrolio, di gas e di minerale. Può anche essere utilizzata per produrre i prodotti chimici, medicina; sistema di produzione di idroelettricità, di potere termico e di energia nucleare; scarico sistema, il sistema di riscaldamento e del sistema di gas in città o nelle industrie. La valvola a sfera, essendo ampiamente usata nel sistema del sistema di irrigazione e di prosciugamento o di produzione in metallurgia, è uno dei prodotti del macchinario più importanti che sono collegati molto attentamente con costruzione, difesa e vita quotidiana. In condutture, la valvola a sfera pneumatica del tubo può interrompere o collegare medio in moda da potere trasportare il medium a punto specifico come procedura.
Una valvola a sfera è una forma di valvola di quarto di giro che usa una palla perforata e di perno della cavità, per controllare per attraversarla. È aperta quando il foro della palla è in conformità con il flusso e chiuso quando è imperniato 90 gradi dalla maniglia della valvola. La maniglia si trova pianamente in linea con il flusso una volta aperta ed è perpendicolare a una volta chiusa, portando alla conferma visiva facile dello stato della valvola.
Unità: millimetro | |||||||
Pressione | Dimensione | L | φE | φB | φC | T | f |
PN25 | 15 | 130 | 95 | 65 | 45 | 16 | 2 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | |
25 | 160 | 115 | 85 | 68 | 18 | 2 | |
32 | 180 | 140 | 100 | 78 | 18 | 2 | |
40 | 200 | 150 | 110 | 88 | 18 | 3 |
Applicazione
Le valvole a sfera sono generalmente una valvola bidirezionale destinata alle applicazioni di accensione utilizzate in una serie di industrie differenti. Alcuni di questi includono l'acqua, olio, gas, chimico, farmaceutico, estraente appena per nominare alcuni.
Perché scelga la valvola a sfera?
1. Prestazione antistatica: una molla è sistemata fra la palla, il gambo di valvola ed il corpo di valvola e l'elettricità statica generata tramite il processo di commutazione può essere derivata.
2. Poiché il materiale quale politetrafluoroetilene ha buona proprietà autolubrificante e la perdita di attrito con il corpo sferico è piccola, il tempo di impiego della valvola a sfera pneumatica è lungo.
3. La resistenza fluida è bassa e la valvola a sfera pneumatica è quella con la più piccola resistenza fluida in tutti i tipi di valvola.
4. La guarnizione del gambo di valvola è affidabile. Poiché il gambo di valvola realizza soltanto lo stesso movimento del movimento di sollevamento, la guarnizione di imballaggio del gambo di valvola non è facile da essere danneggiato e gli aumenti di capacità di sigillatura come la pressione degli aumenti medi.
Selection di modello
Valvola a sfera di galleggiamento del porto pieno 2PC
Norma | ANSI | GB | JIS | BACCANO |
Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modello | 1) Alto modello della piattaforma 2) modello della maniglia |
