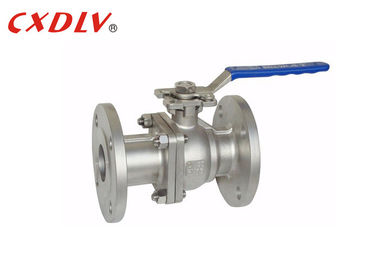

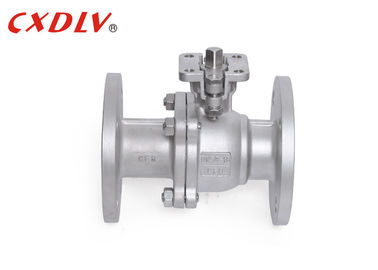

Valvola a sfera a piattaforma alta flangiata per gas Italia DN50 PN16 in acciaio inossidabile
Dettagli:
| Place of Origin: | China |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q41F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negoziabile |
| Packaging Details: | Suitable Plywood Cases according to different valves structure |
| Delivery Time: | 5~25 Work Days |
| Payment Terms: | T/T, Western Union, L/C, D/A, D/P, MoneyGram, Paypal |
| Capacità di alimentazione: | 500pcs/Mon |
|
Informazioni dettagliate |
|||
| Evidenziare: | Valvola a sfera flangiata DN50,valvola a sfera flangiata con piattaforma alta,valvola a sfera flangiata per gas Italia |
||
|---|---|---|---|
Descrizione di prodotto
Valvola a sfera
Standard applicabili:
- Progettazione e produzione: GB12237-89
- Connessione: JB/T79
- Prova ignifuga: API607 4th 1993
- Test e ispezione: GB/T13927-1992
Gamma di dimensioni:
-DN15~DN200
Valutazione di pressione:
-GB PN16 PN25 PN40
Intervallo di temperatura:
--20°C~185°C
Valvola a sfera, l'elemento di apertura e chiusura (sfera) è azionato dallo stelo della valvola e ruota attorno all'asse della valvola a sfera.Può essere utilizzato anche per la regolazione e il controllo dei fluidi.La valvola a sfera a V a tenuta dura ha una forte forza di taglio tra il nucleo a forma di V e la sede metallica della lega di metallo duro saldata.È particolarmente adatto per particelle microsolide contenenti fibre.Ecc. La valvola a sfera a più vie non solo può controllare in modo flessibile la confluenza, la divisione e la commutazione della direzione del flusso del fluido, ma può anche chiudere qualsiasi canale e collegare gli altri due canali.
| PN(MPa) | DN | l | φE | φB | φC | T | F | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Contattaci liberamente | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 |
|||||||||||||||||
Applicazione
La valvola a sfera viene utilizzata principalmente nella tubazione per tagliare, distribuire e modificare la direzione del flusso del fluido.
Vantaggio
1. Il cuscinetto reggispinta riduce la coppia di attrito dello stelo della valvola, il che rende lo stelo della valvola liscio e flessibile per un funzionamento a lungo termine.
2. Funzione antistatica: una molla è disposta tra la sfera, lo stelo della valvola e il corpo della valvola e si può derivare l'elettricità statica generata durante il processo di commutazione.
3. Poiché il materiale come il politetrafluoroetilene ha buone proprietà autolubrificanti e la perdita per attrito con la sfera è ridotta, la durata della valvola a sfera pneumatica è lunga.
Selezione del modello
Valvola a sfera galleggiante a passaggio pieno 2PC
| Standard | ANSI | GB | JIS | BACCANO |
| Pressione | 150 libbre/300 libbre | PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Material | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modello | 1) Modello con piattaforma alta 2) Modello con maniglia | |||
