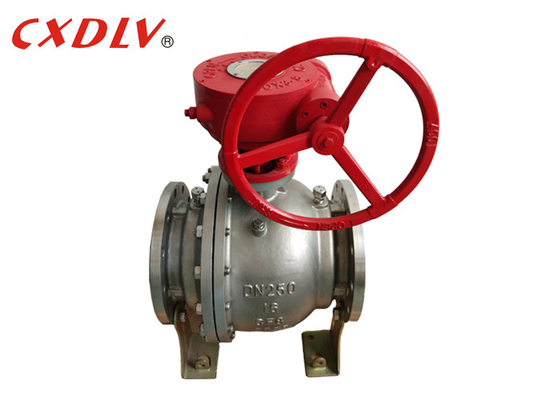

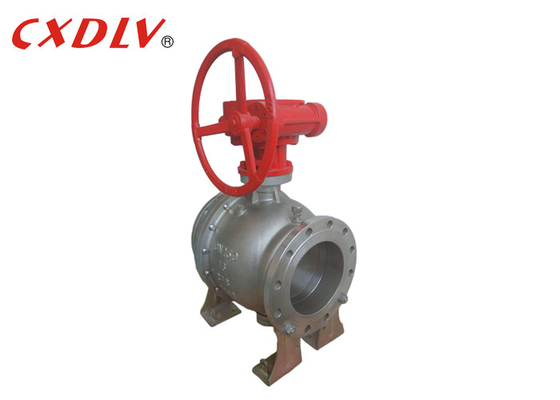

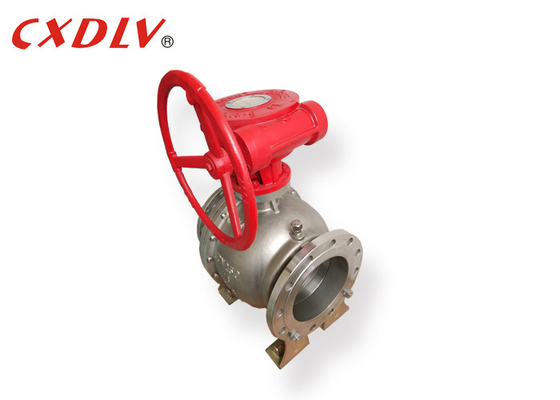

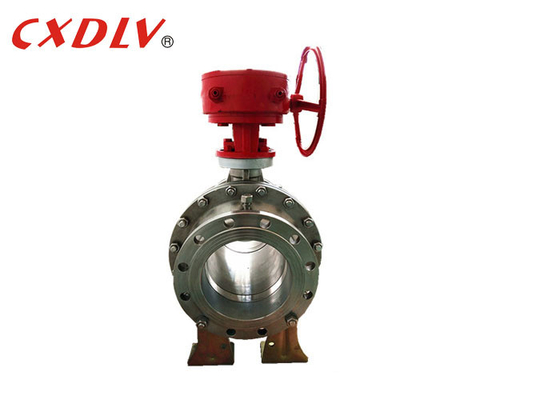

Valvola a sfera montata su perno flangiato in acciaio fuso PN16 DN150 DN200

Valvola a sfera trunnion con estremità flangiate

Specifiche

• Disponibile nelle misure DN150 - DN400
• Disponibile in PN16
• Flusso superiore con design esclusivo della sfera sagomata
• Porto pieno
• Disponibile con azionamento pneumatico, elettrico, a ingranaggi oa leva
• Settori: petrolio e gas, marittimo, raffinazione, geotermico, energetico, chimico, cellulosa e cartaria, criogenico, minerario/acciaio
• Prodotto secondo un sistema di qualità certificato ISO 9001

Panoramica

La valvola a sfera trunnion è una forma di valvola a quarto di giro che utilizza una sfera cava, perforata e fissa/supportata per controllare il flusso attraverso di essa.

Una valvola montata su perno significa che la sfera è vincolata dai cuscinetti e può solo ruotare, la maggior parte del carico idraulico deve essere supportato dai vincoli del sistema, con conseguente bassa pressione del cuscinetto e nessun affaticamento dell'albero.La pressione della linea spinge la sede a monte contro la sfera fissa in modo che la pressione della linea spinga la sede a monte sulla sfera per provocarne la tenuta.

L'ancoraggio meccanico della sfera assorbe la spinta della pressione di linea, prevenendo l'eccesso di attrito tra la sfera e le sedi, quindi anche alla piena pressione di esercizio nominale la coppia operativa rimane bassa.Ciò è particolarmente vantaggioso quando la valvola a sfera è azionata perché riduce le dimensioni dell'attuatore e quindi i costi complessivi del pacchetto di azionamento della valvola.

Vantaggio

Il design della sfera Trunnion è la coppia operativa inferiore, la facilità d'uso, l'usura della sede ridotta al minimo (l'isolamento dello stelo/sfera impedisce il carico laterale e l'usura delle sedi a valle migliorando le prestazioni e la durata), prestazioni di tenuta superiori sia ad alta che a bassa pressione (un meccanismo a molla separato e la pressione della linea a monte viene utilizzata come tenuta contro la sfera fissa per applicazioni a bassa pressione e ad alta pressione m).

Il perno è disponibile per tutte le dimensioni e per tutte le classi di pressione ma non sono adatti per scopi di strozzamento.

Applicazione

La valvola a sfera trunnion è una sorta di valvola a doppio blocco e spurgo (DDB), mentre la valvola a sfera flottante sigilla solo il lato a valle. La valvola a sfera trunnion può bloccare sia i supporti a monte che a valle.E quando la pressione nella cavità centrale è maggiore della forza della molla del sedile, il sedile verrà aperto per rilasciare la pressione all'interno della camera per garantire la sicurezza.

Perché scegliere Xidelong?

Specializzazione:
Siamo specializzati nella produzione di valvole a sfera, valvole a farfalla, valvole a saracinesca, valvole a globo, valvole di ritegno, vetri spia, accessori per valvole ......
Vantaggio:
1. Prezzo: poiché siamo la produzione professionale di valvole e accessori, ci assicuriamo che il prezzo offerto sia molto competitivo rispetto agli altri.
2. Ispezione delle materie prime: tutti i materiali testano l'alta qualità e si conservano in magazzino.
3. Lavoratori: Tutti i lavoratori si allenano per 3 mesi, lavoratori qualificati sulla linea di produzione.

Ordine del campione:
Addebiteremo la tariffa espressa solo per i clienti fedeli in generale, e per i nuovi clienti addebiteremo principalmente il 50% del costo unitario e la tariffa espressa.

Tempi di consegna:
Di solito prendiamo 20 giorni per gli ordini ufficiali dopo aver ricevuto il pagamento anticipato, e gli ordini campione saranno pronti entro 7 giorni.

Controllo di qualità:
Abbiamo un sistema di qualità molto rigoroso e completo per garantire che ogni prodotto soddisfi i requisiti di qualità secondo i clienti, il controllo di qualità in entrata, il controllo di qualità finale, il controllo di qualità in uscita.Nel frattempo, tutti i prodotti saranno rigorosamente ispezionati prima della consegna. "' Qualità in primo luogo, servizio in primo luogo'' che stiamo perseguendo tutto il tempo.

Periodo di garanzia:
18 mesi dalla data in cui abbiamo firmato il contratto o PI.Supporto tecnico per tutta la vita.
(In caso di discrepanza della merce rispetto all'ordine e ai disegni, il cliente emette un Rapporto di Reclamo relativo alla merce difettosa e allega documenti fotografici. I clienti devono valutare se effettuare una consegna aggiuntiva per la sostituzione della merce difettosa, tutte le spese sono coperte dalla nostra azienda. Oppure il i clienti decideranno che dovremmo risarcire le spese per la merce difettosa.Tale compensazione coprirà tutti i costi di trasporto, i costi dei dazi doganali, l'importo della merce pagata.)

Termini e condizioni di pagamento:
1. Termini TT: Il pagamento sarà del 30% del pagamento anticipato tramite rimessa bancaria diretta (T/T), restante 70% prima della spedizione o della copia del BL inviata da noi via fax o e-mail.
2. Termini L/C: Pagamento con L/C a vista e senza restrizioni.(L/C deve consentire un minimo di 30 giorni dalla data di spedizione della presentazione dei documenti per la negoziazione, tutte le clausole all'interno di L/C devono essere chiare, concise e accettabili. Non consentire clausole, termini e condizioni speciali.)

Prezzo competitivo:
Forniamo un prezzo competitivo, una buona qualità e il miglior servizio per raggiungere l'obiettivo vantaggioso per tutti.

Personalizzazione:
su misura è accettabile.
