Dettagli:
Termini di pagamento e spedizione:
|
| CertificateISO9001: CE 2008: | ISO9001: CE 2008 | Norma: | ANSI, ASME, API, BACCANO, JIS, BS, GB |
|---|---|---|---|
| Collegamento: | Flangia | Dimensione: | DN15~DN200 |
| Medium: | Gas di olio dell'acqua | ||
| Evidenziare: | Valvola a sfera flangiata WCB,valvola a sfera flangiata DIN PN16,valvola a sfera in acciaio flangiata 2PC |
||

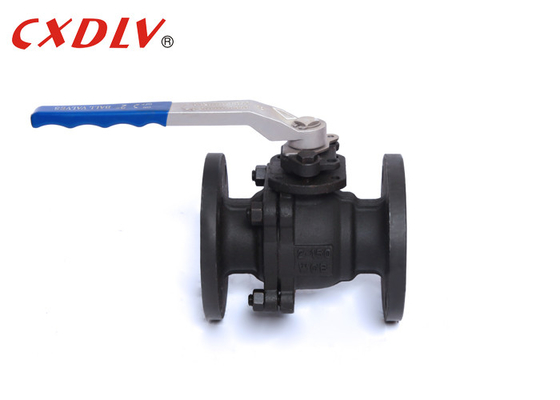

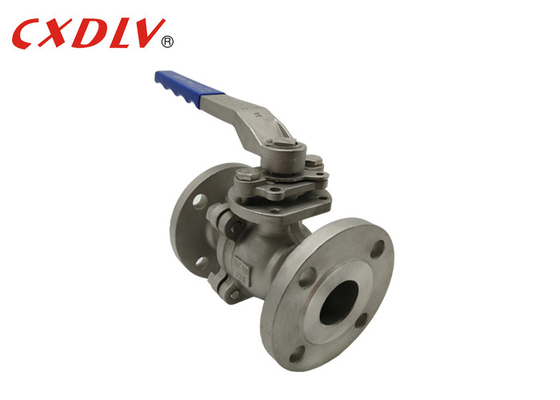

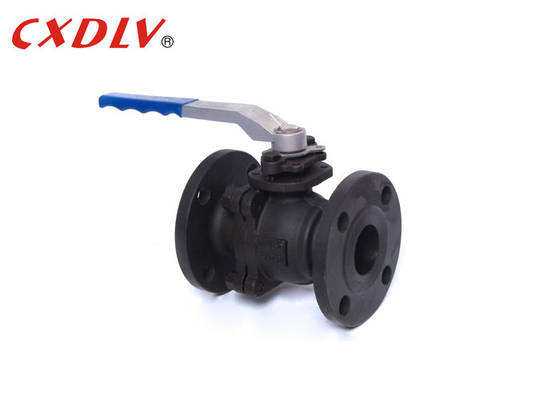

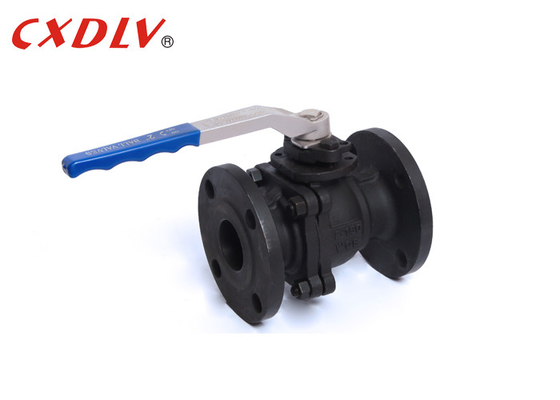

Valvola a sfera flangiata WCB in acciaio inossidabile PN16 2PC
Specifiche
Valvola a sfera a piattaforma alta
Standard applicabili:
- Progettazione e produzione: GB12237-89
- Connessione: JB/T79
- Prova ignifuga: API607 4th 1993
- Test e ispezione: GB/T13927-1992
Gamma di dimensioni:
-DN15~DN200
Valutazione di pressione:
-GB PN16 PN25 PN40
Intervallo di temperatura:
--20°C~185°C
Valvola a sfera, l'elemento di apertura e chiusura (sfera) è azionato dallo stelo della valvola e ruota attorno all'asse della valvola a sfera.Può essere utilizzato anche per la regolazione e il controllo dei fluidi.La valvola a sfera a più vie non solo può controllare in modo flessibile la confluenza, la divisione e la commutazione della direzione del flusso del fluido, ma può anche chiudere qualsiasi canale e collegare gli altri due canali.
| PN(MPa) | DN | l | φE | φB | φC | T | F | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Contattaci liberamente | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Applicazione
Le valvole a sfera sono ampiamente utilizzate nella raffinazione del petrolio, condutture a lunga distanza, chimica, cartaria, farmaceutica, tutela dell'acqua, energia elettrica, municipale, siderurgica e altre industrie.
Vantaggio
1. Piccola resistenza ai fluidi: la valvola a sfera pneumatica è la più piccola della resistenza ai fluidi di tutte le classificazioni delle valvole, anche la valvola a sfera pneumatica a diametro ridotto, la sua resistenza ai fluidi è piuttosto ridotta.
2. La tenuta dello stelo è affidabile: poiché lo stelo della valvola ruota solo e non si muove su e giù, la guarnizione della guarnizione dello stelo della valvola non è facile da rompere e la capacità di tenuta aumenta con l'aumento della pressione media.
3. Le prestazioni di tenuta della sede della valvola sono buone: l'anello di tenuta in materiale elastico come il PTFE è facile da sigillare e la capacità di tenuta della valvola a sfera pneumatica aumenta con l'aumento della pressione media.
Selezione del modello
Valvola a sfera ad alta pressione
| Standard | ANSI | GB | JIS | BACCANO |
| Pressione | 150 libbre/300 libbre | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
| Material | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modello | 1) Modello con piattaforma alta 2) Modello con maniglia | |||
