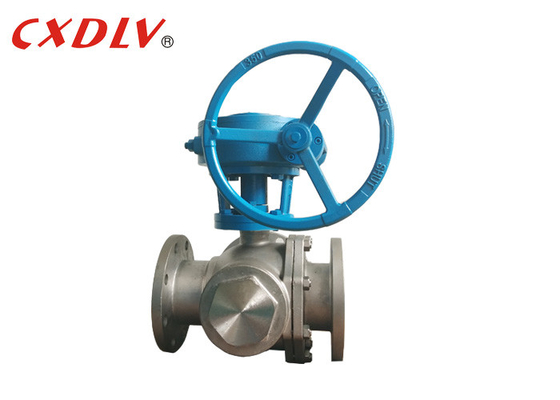

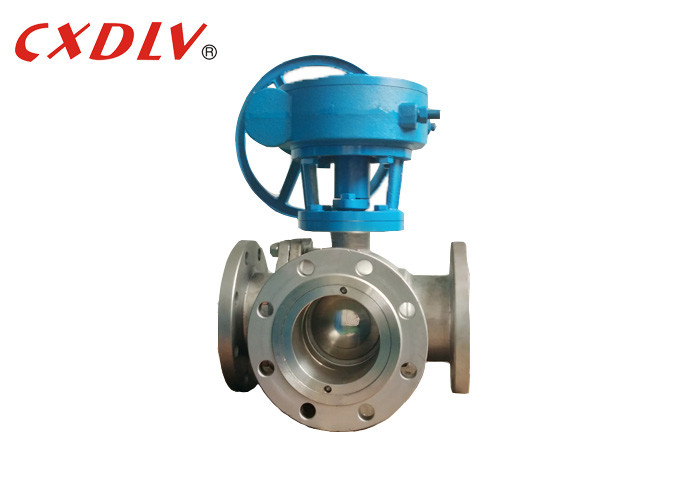

T Port Gear Operation 3 Way Ball Valve in acciaio inossidabile SS 150LBCF8 CF8M
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q44 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Western Union, L/C, D/A, D/P, MoneyGram, Paypal |
| Capacità di alimentazione: | 500pcs/Mon |
|
Informazioni dettagliate |
|||
| Corpo: | CF8/CF8M/WCB/CF3/CF3M | Seat: | PTFE, RPTFE, POB |
|---|---|---|---|
| Dimensione della porta: | 15A-200A | Connessione: | rf |
| Pressione: | 150LB-300LB | Operazione: | Ingranaggio a vite |
| Norme: | ANSI/ASME/API/DIN/JIS/GB | ||
| Evidenziare: | Funzionamento della valvola a sfera a tre vie,150LBCF8 Valvola a sfera a flangia,SS Valvola a sfera a flangia in acciaio inossidabile |
||
Descrizione di prodotto
Valvola a sfera a tre vie a porta piena
Norme applicabili:
- Progettazione e fabbricazione: GB12237-89
- Connessione: JB/T79
- Prova di ignifugia: API607 4° 1993
- Prova e ispezione:GB/T13927-1992
Distanza di dimensioni:
- DN15 ~ DN200
Pressione nominale:
- PN16 PN25 PN40
Intervallo di temperatura:
- -20°C~185°C
Valvole a sfera a tre vieIl tipo T consente a tre tubi ortogonali di comunicare tra loro e di tagliare il terzo canale per funzionare come divisione e fusione.Il tipo di valvola a sfera a tre vie L può collegare solo due tubi che sono ortogonali l'uno all'altro, e non può mantenere il terzo tubo collegato l'uno all'altro allo stesso tempo, solo per distribuire.
| Pressione | Dimensione | L | L1 | D | D1 | D2 | Z-φd | ISO 5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 anni | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 anni | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 anni | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Vantaggi della valvola a sfera
- Con resistenza al flusso più bassa
- Può realizzare l'apertura e la chiusura veloci e il tempo di apertura e chiusura di alcune strutture è di soli 0,05 ~ 0,1 secondi, in modo da poter essere utilizzato nel sistema di automazione dello stand di prova.Aprire e chiudere rapidamente la valvola quando funziona senza impatto.
- In piena apertura e piena chiusura, la palla e il sedile della superficie di tenuta e il mezzo di isolamento, in modo che ad alta velocità attraverso il mezzo della valvola non causerà l'erosione della superficie di tenuta.
- Struttura compatta, peso leggero, può essere considerato per il sistema a bassa temperatura per la struttura della valvola più ragionevole.
- Fabbricato in diverse dimensioni che consentono una flessibilità nella scelta
- Fornire un servizio sicuro in condizioni di alta pressione e temperatura elevata
- Rispetto ad altre valvole, sono controllate con meno forza.
Applicazioni delle valvole a sfera
Le valvole a sfera sono utilizzate per il controllo del flusso e della pressione e si chiudono per i fluidi corrosivi, i liquidi e i gas normali.
Sono utilizzati nell'industria petrolifera e del gas naturale, ma trovano anche un posto in molti settori manifatturieri e di stoccaggio di prodotti chimici.
Domande frequenti
D: Lei è una società commerciale o un produttore?
R: Siamo una fabbrica.
D: Quanto tempo avete per consegnare?
A: Secondo l'ordine, 7~60 giorni.
D: Fornisci dei campioni? Sono gratuiti o extra?
R: Sì, potremmo offrire il campione gratuitamente, ma non pagare il costo del trasporto.
D: Quali sono i vostri termini di pagamento?
R: Pagamento <=1000USD, 100% in anticipo. Pagamento>=1000USD, 30% T/T in anticipo, saldo prima della spedizione.
