| MOQ: | 1 |
| prezzo: | negotiation |
| imballaggio standard: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Periodo di consegna: | 5~25 giorni del lavoro |
| metodo di pagamento: | T/T, Western Union, L/C, D/A, D/P, MoneyGram, PAYPAL |
| Capacità di approvvigionamento: | 500pcs/Mon |
Specificità

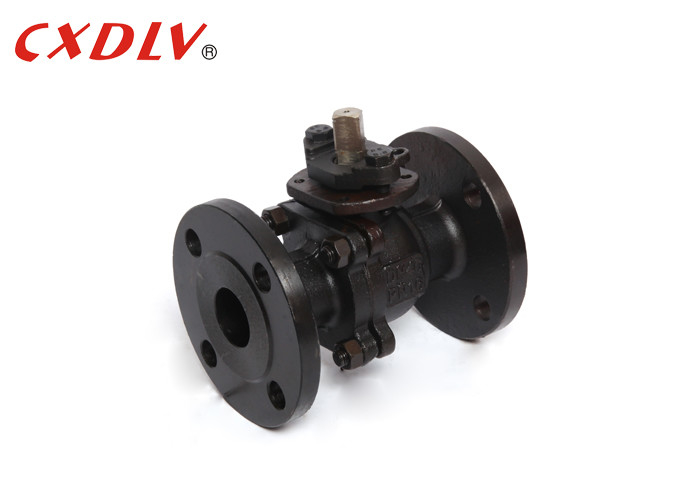

Valvola a sfera galleggiante DIN
Norme applicabili:
- Progettazione e fabbricazione:DIN 3357/1,2EN12516-1
- Collegamento:DIN2542~DIN2545,En1092
- Prova di ignifugia: API607 4° 1993
- Prova e ispezione:DIN3230/3,En12266
Distanza di dimensioni:
- DN15 ~ DN200
Pressione nominale:
- DIN PN10 PN16 PN25 PN40
Intervallo di temperatura:
- 20 °C ~ 185 °C
| PN ((Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
| 80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 anni | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
| 100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 anni | 140 | 182 | 400 | 17 | 17 | Non | 11 | Non | 102 | |
| 125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 anni | 183 | 260 | 500 | 27 | 27 | 14 | Non | 125 | Non | |
| 150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | Non | 125 | 140 | |
| 200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | Non | 125 | 140 |
Applicazione
* Ampia gamma di applicazioni, da piccole a poche millimetri di diametro, grandi metri, da alto vuoto ad alta pressione possono essere applicate.
* Le valvole a sfera sono state ampiamente utilizzate nel settore petrolifero, chimico, della generazione di energia, della carta, dell'energia atomica, dell'aviazione, dei razzi e di altri settori, nonché nella vita quotidiana delle persone.
Vantaggio della valvola a sfera
1Il cuscinetto di spinta riduce la coppia di attrito del fusto della valvola, rendendo il fusto della valvola liscio e flessibile per un funzionamento a lungo termine.
2Performance antistatiche: una molla è disposta tra la sfera, il fusto della valvola e il corpo della valvola, e l'elettricità statica generata dal processo di commutazione può essere ricavata.
3Dato che il materiale come il politetrafluoroetilene ha buone proprietà di auto lubrificazione e la perdita di attrito con il corpo sferico è piccola, la durata di vita della valvola a sfera pneumatica è lunga.
4La resistenza del fluido è piccola e la valvola a sfera pneumatica è quella con la più piccola resistenza del fluido tra tutti i tipi di valvole.
5. Il sigillo del fusto della valvola è affidabile. Poiché il fusto della valvola esegue solo lo stesso movimento del movimento di sollevamento, il sigillo di imballaggio del fusto della valvola non è facile da danneggiare,e la capacità di tenuta aumenta con l'aumento della pressione del mezzo.
6Il sedile è realizzato in materiale elastico come PTFE è facile da sigillare,e la capacità di tenuta della valvola a sfera pneumatica aumenta con l'aumento della pressione media.
Selezione del modello
DIN 2PC Valvola a sfera galleggiante a porta piena
| Norme | ANSI | Gran Bretagna | JIS | DIN |
| Pressione | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Materiale | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modello | 1) Modello di piattaforma alta 2) Modello di maniglia | |||
