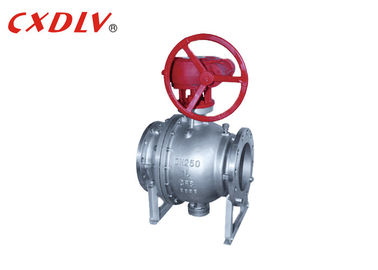

Valvola a sfera in acciaio inossidabile con montaggio a trunnion per bassa coppia di funzionamento

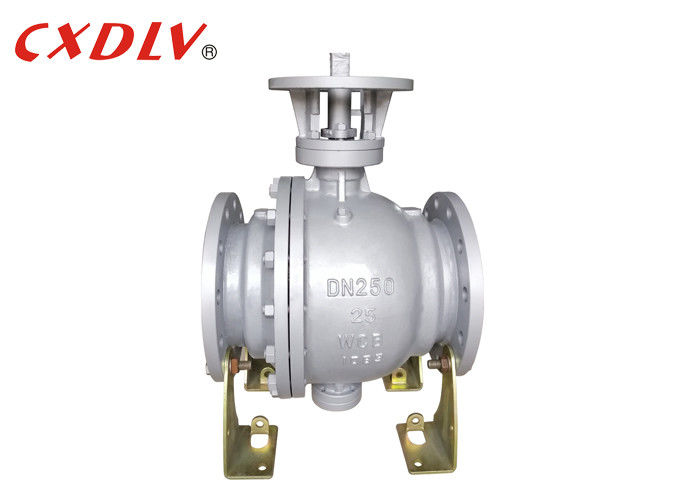

Valvola a sfera a tronno WCB in acciaio al carbonio con estremità di flange

Specificità

• Disponibile nelle dimensioni DN150 - DN400
• Disponibile in PN16
• Flusso superiore con un design a sfera di contorno unico
• Porta piena
• Disponibile con azionamento pneumatico, elettrico, azionamento a ingranaggi o azionamento a leva
• Industria: petrolio e gas, marina, raffinazione, geotermica, energia, chimica, pasta e carta, criogenica, miniera/acciaio
• Prodotto secondo un sistema di qualità certificato ISO 9001

Visualizzazione

La valvola a sfera a trunnion è una forma di valvola a quarto giro che utilizza una sfera cava, perforata e fissa/sostenuta per controllare il flusso attraverso di essa.

Una valvola montata su un trunnion significa che la sfera è limitata da cuscinetti e può ruotare solo se la maggior parte del carico idraulico è sostenuto dai vincoli del sistema.risultante in una bassa pressione del cuscinetto e senza stanchezza dell'alberoLa pressione della linea spinge il sedile a monte contro la palla stazionaria in modo che la pressione della linea costringa il sedile a monte sulla palla per farla sigillare.

L'ancoraggio meccanico della palla assorbe la spinta della pressione della linea, evitando un eccessivo attrito tra la palla e i sedili,quindi anche a piena pressione di lavoro nominale coppia di funzionamento rimane bassaCiò è particolarmente vantaggioso quando viene azionata la valvola a sfera perché riduce le dimensioni dell'attuatore e quindi i costi complessivi del pacchetto di azionamento della valvola.

Vantaggi

Il design della sfera a trunnion è basso torque di funzionamento, facile da usare,ridurre al minimo l'usura dei sedili (l'isolamento a base di fusto/palla impedisce il carico laterale e l'usura dei sedili a valle migliorando le prestazioni e la durata di servizio), superior sealing performance at both high and low pressure (a separate spring mechanism and upstream line pressure is used as the sealing against the stationary ball for low pressure and high pressure m applications).

Il trunnion è disponibile per tutte le dimensioni e per tutte le classi di pressione, ma non sono adatti a scopi di throttling.

Applicazione

La valvola a sfera trunnion è una sorta di valvola a doppio blocco e sanguinamento (DDB), mentre la valvola a sfera galleggiante sigilla solo il lato a valle.La valvola a sfera trunnion può bloccare sia i media a monte che a valleE quando la pressione nella cavità centrale è maggiore della forza della molla del sedile, il sedile viene spinto in avanti per rilasciare la pressione all'interno della camera per garantire la sicurezza.

Perché scegliere Xidelong?

Specializzazione:
Siamo specializzati nella produzione di valvole a sfera, valvole a farfalla, valvole a cancello, valvole a sfera, valvole a controllo, vetri visivi, accessori per valvole...
Vantaggi:
1.Prezzo: essendo la fabbrica professionale di valvole e accessori, ci assicuriamo che il prezzo offerto sia molto competitivo rispetto ad altri.
2Ispezione delle materie prime: tutti i materiali sono di alta qualità e conservati in magazzino.
3Lavoratori: tutti lavoratori in formazione di 3 mesi, lavoratori qualificati in linea di produzione.

Ordine del campione:
In generale, addebiteremo una tariffa espressa solo per i clienti fedeli, e per i nuovi clienti addebiteremo il 50% del costo unitario e una tariffa espressa per lo più.

Tempo di consegna:
Di solito ci vogliono 20 giorni per gli ordini ufficiali dopo aver ricevuto il pagamento anticipato, e gli ordini di campione saranno pronti entro 7 giorni.

Controllo della qualità:
Abbiamo un sistema di qualità molto rigoroso e completo per garantire che ogni prodotto soddisfi i requisiti di qualità per i clienti, controllo di qualità in entrata, controllo di qualità finale, controllo di qualità in uscita.E intanto..., tutti i prodotti saranno strettamente ispezionati prima della consegna.

Periodo di garanzia:
18 mesi dalla data di firma del contratto o PI.
(In caso di discrepanza delle merci rispetto all'ordine e ai disegni, il cliente rilascia un rapporto di reclamo relativo alle merci difettose e allegare documenti fotografici.il cliente deve prendere in considerazione la possibilità di effettuare una consegna aggiuntiva per sostituire le merci difettose, tutte le spese sono coperte dalla nostra azienda. O i clienti decidono che dobbiamo compensare le spese per le merci difettose. Tale risarcimento coprirà tutti i costi di trasporto, le spese doganali,importo delle merci pagate- Sì.

Condizioni di pagamento:
1. Termini TT: il pagamento sarà del 30% del pagamento anticipato tramite bonifico bancario diretto (T/T), rimanente 70% prima della spedizione o la copia di BL inviata da noi via fax o email.
2. L / C termini: Il pagamento da L / C a vista e senza restrizioni. (L / C deve consentire 30 giorni minimo dalla data di spedizione di presentazione di documenti per la negoziazione, tutte le clausole all'interno L / C deve essere chiaro,conciso e accettabile- non consentono clausole, termini e condizioni particolari)

Prezzo competitivo:
Forniamo un prezzo competitivo, buona qualità e il miglior servizio per raggiungere l'obiettivo win-win.

Personalizzazione:
fatto su misura è accettabile.
