| MOQ: | 1 PC |
| prezzo: | Negoziabile |
| imballaggio standard: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Periodo di consegna: | 5~25 giorni del lavoro |
| metodo di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di approvvigionamento: | 500pcs/Mon |

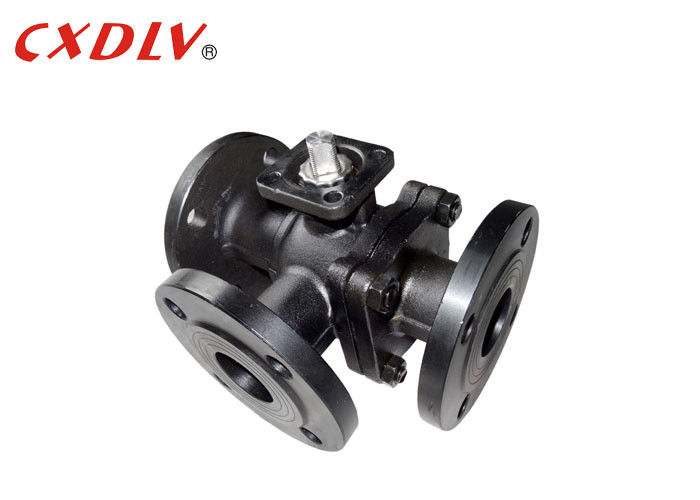

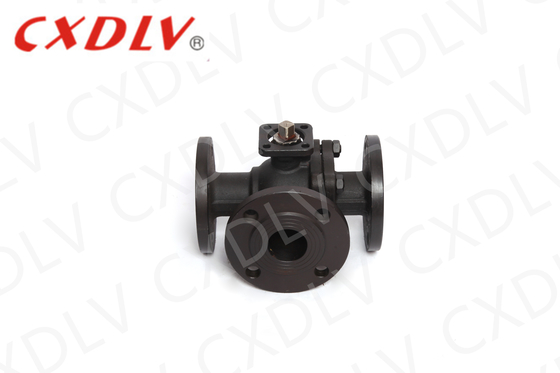

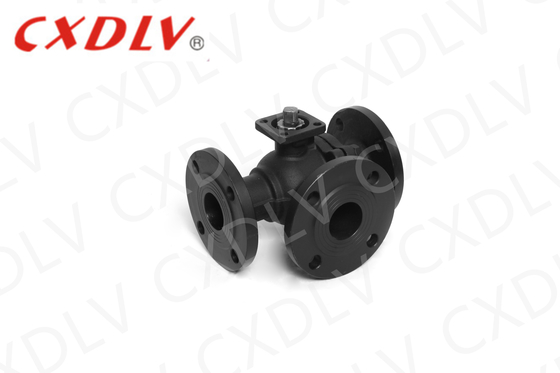

Valvola a sfera a 3 vie PN16 in acciaio fuso con ISO5211 TOP
Specificità
Valvola a sfera galleggiante di fusione
Norme applicabili:
- Progettazione e fabbricazione: GB12237-89
- Connessione: JB/T79
- Prova di ignifugia: API607 4° 1993
- Prova e ispezione:GB/T13927-1992
Distanza di dimensioni:
- DN15 ~ DN200
Pressione nominale:
- PN16 PN25 PN40
Intervallo di temperatura:
- -20°C~185°C
Valvole a sfera a tre vieIl tipo T consente a tre tubi ortogonali di comunicare tra loro e di tagliare il terzo canale per funzionare come divisione e fusione.
Il tipo di valvola a sfera a tre vie L può collegare solo due tubi che sono ortogonali tra loro e non può mantenere il terzo tubo collegato tra loro allo stesso tempo, solo per distribuire.viene utilizzato per scollegare entrambe le prese da una sola presa o può collegare una delle due prese a una sola presa.Altri tipi di valvole a 3 porte possono essere progettati per altri possibili schemi e posizioni di direzione del flusso.
| Pressione | Dimensione | L | L1 | D | D1 | D2 | Z-φd | ISO 5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Applicazione
La valvola è utilizzata principalmente nell' approvvigionamento e nel drenaggio idrico di circolazione industriale, nell' approvvigionamento idrico urbano e nel drenaggio, negli edifici e negli alberghi ad alto livello di uscita di acqua pressurizzata della pompa,utilizzato per ridurre l' acqua e l' eliminazione del martello acqueo distruttivo , garantiscono il funzionamento sicuro della rete di condotte, progettate per tenere pienamente conto dei requisiti ambientali, senza vibrazioni, senza rumore, senza problemi,Residenziale silenzioso e ha funzioni di risparmio energetico.
Perche' ha scelto noi?
1La resistenza del fluido è bassa e il coefficiente di resistenza è uguale alla lunghezza del tubo.
2La struttura è semplice, di piccole dimensioni e leggera.
3È compatto e affidabile, ha buone proprietà di tenuta ed è ampiamente utilizzato nei sistemi a vuoto.
4L'operazione è conveniente, l'apertura e la chiusura sono rapide e la rotazione è di 90° da piena apertura a piena chiusura, il che è conveniente per il controllo a lunga distanza.
5. La manutenzione è conveniente, la valvola a sfera ha una struttura semplice e l'anello di tenuta è generalmente mobile, e lo smontaggio e la sostituzione sono relativamente convenienti.
6Quando sono completamente aperti o completamente chiusi, la superficie di tenuta della palla e il sedile della valvola sono isolati dal mezzo e il mezzo non causa erosione della superficie di tenuta della valvola.
7. possono essere applicate in un'ampia gamma di applicazioni, da piccole a poche millimetri, fino a pochi metri, dall'alto vuoto all'alta pressione.
