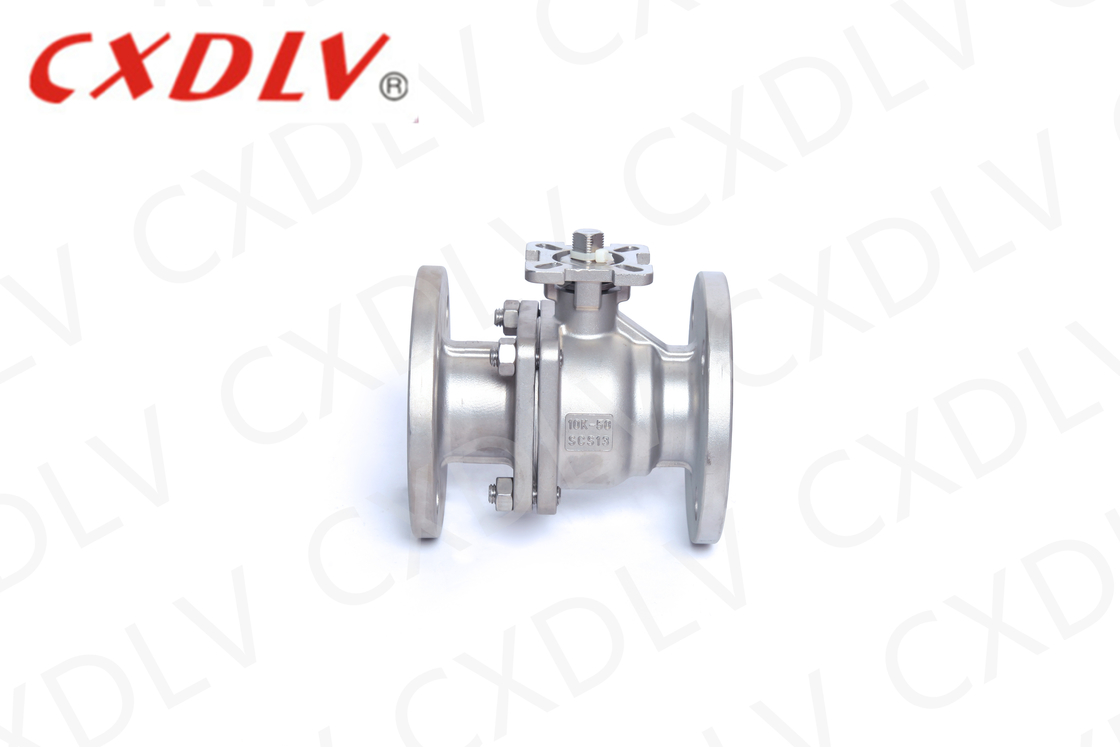

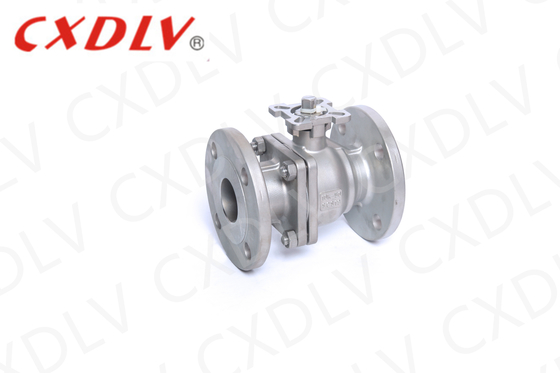

Valvola a sfera di acciaio inossidabile a montaggio diretto per attuatore elettrico tipo DN50 DN200
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CXDLV |
| Certificazione: | CE&ISO |
| Numero di modello: | Q41F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 PC |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura differente delle valvole |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacità di alimentazione: | 500pcs/Mon |
|
Informazioni dettagliate |
|||
| Struttura: | 2pc | Tipo di valvola: | Galleggiamento |
|---|---|---|---|
| Pressione: | PN16/PN25/PN40 | Dimensione: | DN15~DN200 |
| Medio: | Gas idro-olio | Norme: | ANSI/JIS/DIN |
| Evidenziare: | Valvola a sfera in acciaio inossidabile per attuatore elettrico,Valvola a sfera di acciaio inossidabile DN200,Valvola a sfera in acciaio inossidabile DN50 |
||
Descrizione di prodotto
Attuatore elettrico di montaggio diretto SS Valvola a sfera Tipo di flange Dimensione nominale DN50 ~ DN200
Specificità
Valvola a sfera
Norme applicabili:
- Progettazione e fabbricazione: GB12237-89
- Connessione: JB/T79
- Prova di ignifugia: API607 4° 1993
- Prova e ispezione:GB/T13927-1992
Distanza di dimensioni:
- DN15~DN200
Pressione nominale:
- GB PN16 PN25 PN40
Intervallo di temperatura:
- -20°C~185°C
Valvola a sfera, il componente di apertura e chiusura (sfera) è azionato dal fusto della valvola e ruota attorno all'asse della valvola a sfera.La valvola a sfera in V rigida ha una forte forza di taglio tra il nucleo a forma di V e il sedile metallico della lega di carburo saldatoÈ particolarmente adatto per le particelle micro-solide contenenti fibre, ecc. La valvola a sfera multi-via non solo può controllare in modo flessibile la confluenza, la scissione, l'inclusione, la separazione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione, l'inclusione...e cambio della direzione di flusso del mezzo, ma può anche chiudere qualsiasi canale e collegare gli altri due canali.
| PN ((Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Contattaci liberamente | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Applicazione
La valvola a sfera è utilizzata principalmente nella condotta per tagliare, distribuire e cambiare la direzione di flusso del mezzo.
Vantaggi
1Il cuscinetto di spinta riduce la coppia di attrito del fusto della valvola, il che rende il fusto della valvola liscio e flessibile per un funzionamento a lungo termine.
2Funzione antistatica: una molla è disposta tra la palla, il fusto della valvola e il corpo della valvola, e l'elettricità statica generata durante il processo di commutazione può essere ricavata.
3Poiché il materiale come il politetrafluoroetilene ha buone proprietà di auto lubrificazione e la perdita di attrito con la sfera è piccola, la durata di vita della valvola a sfera pneumatica è lunga.
Selezione del modello
2PC Valvola a sfera galleggiante a porta piena
| Norme | ANSI | Gran Bretagna | JIS | DIN |
| Pressione | 150LB/300LB | PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Materiale | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modello | 1) Modello di piattaforma alta 2) Modello di maniglia | |||
