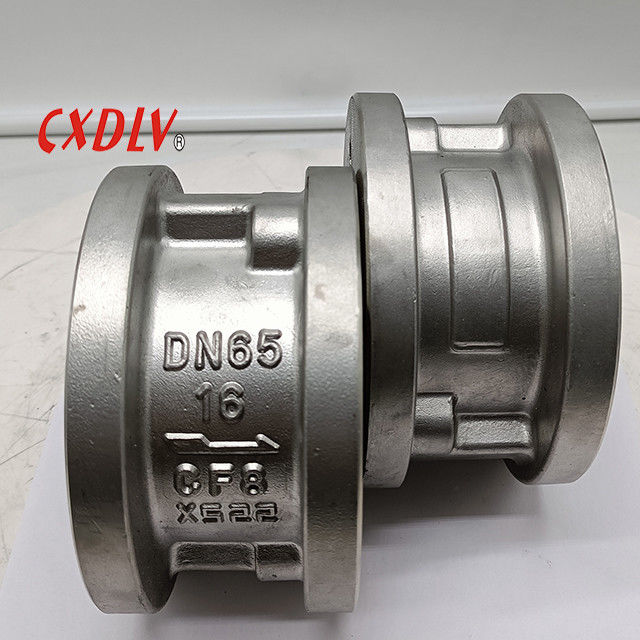

Valvola di ritegno a disco doppio wafer in acciaio inossidabile 304 Pn16 con estremità flangiate per tutte le flange fino a Pn16
Dettagli:
| Luogo di origine: | Zhejiang, Cina |
| Marca: | CXDLV |
| Certificazione: | ISO9001:2008&PED 2014/68/EU |
| Numero di modello: | H76W-16P |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Casse di polilegno adatte in base alla struttura delle diverse valvole |
| Tempi di consegna: | 7-30 giorni |
| Termini di pagamento: | L/C, T/T, Western Union |
|
Informazioni dettagliate |
|||
| Materiale del disco: | 2205/CF8M/CF8/CF3/CF3M/WCB/904L | Medio: | Acqua.Gas.Olio |
|---|---|---|---|
| Dimensione: | DN40~DN600 | standard: | ANSI/GB/DIN |
| Materiale del corpo: | 2205/CF8M/CF8/CF3/CF3M/WCB/904L | MPa: | 1.0 MPa/1.6 MPa/2.5 MPa/4.0 MPa/150LB/300LB |
| primavera: | SS304/SS316/X-750 | ||
| Evidenziare: | Valvola di ritegno a disco doppio 304,Valvola di ritegno con estremità flangiate Pn16,Valvola di ritegno a disco doppio Pn16 |
||
Descrizione di prodotto
Valvola di ritegno a doppio disco wafer in acciaio inossidabile 304, estremità flangiata PN16, adatta a tutte le flange fino a PN16
Disegno dimensionale
Specifiche
Progettazione secondo API594.JB/T8937
Faccia a faccia secondo API594.API6D.DIN3202.JB/T8937
Pressione e temperatura nominale secondoASME B16.34
Test e ispezione secondo API598
Applicazione
La valvola di ritegno a doppio disco wafer impiega due piastre caricare a molla incernierate su un perno centrale. L'interno della valvola è composto da due molle semicircolari e una superficie della piastra, ed è fissato sul corpo valvola da un perno, e la molla viene deformata per chiudere la piastra della valvola, e la pressione del fluido fa aprire la molla. La deformazione è rapida, il che protegge la tubazione dai danni da colpo d'ariete.
Caratteristica
1. Design compatto in stile wafer, monoblocco;
2. Il perno centrale supporta completamente l'assemblaggio interno senza perni o tappi esterni;
3. L'area di flusso massima riduce la perdita di pressione;
4. Il design a doppio disco produce una maggiore resistenza con tempi di apertura e chiusura ridotti;
5. Le molle di torsione assistono la chiusura della piastra della valvola, impedendo l'inversione del flusso. Una risposta coerente della valvola protegge da colpi e colpi d'ariete
6. L'albero presenta una costruzione robusta e resistente alla corrosione;
7. I supporti dell'albero fungono da arresti per impedire la corsa eccessiva delle piastre della valvola. Sono resistenti alla corrosione con ampie superfici di appoggio dell'albero e sono facilmente rimovibili per l'assemblaggio interno, la manutenzione o la sostituzione.
8. Le rondelle di spinta riducono l'attrito e l'usura delle cerniere della piastra della valvola.
Pacchetto e consegna
Dettagli dell'imballaggio: Scegliamo casse di legno adatte in base alle diverse valvole e organizziamo lavoratori qualificati per imballare in caso di lividi. Lo spedizioniere collaborato a lungo termine prenoterà lo spazio, sdoganerà e trasporterà per noi senza indugio. Esistono tre modi per il trasporto, via mare, via aerea e in treno. Organizzeremo il trasporto in base alle esigenze dei clienti.
Dettagli di consegna: in base all'ordine, 7~60 giorni
FAQ
D: Sei una società commerciale o un produttore?
R: Siamo un produttore da oltre 16 anni.
D: Quanto dura il tempo di consegna?
R: In base all'ordine, 7~60 giorni.
D: Fornite campioni? è gratuito o extra?
R: Sì, potremmo offrire il campione gratuitamente ma non paghiamo il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
R: Pagamento<=1000USD, 100% in anticipo. Pagamento>1000USD, 30% T/T in anticipo, saldo prima della spedizione.
