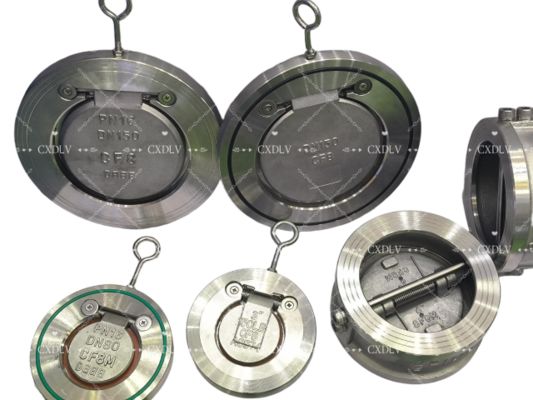

H74F Valvola di controllo a singola piastra di tipo wafer in acciaio inossidabile
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CXDLV |
| Certificazione: | CE,ISO,TS |
| Numero di modello: | H74F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Imballaggi particolari: | Casse adatte del compensato secondo la struttura delle valvole differenti |
| Tempi di consegna: | 5~25 giorni del lavoro |
| Termini di pagamento: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
| Capacità di alimentazione: | 1000 pezzi al mese |
|
Informazioni dettagliate |
|||
| Corpo: | CF8, CF8M, WCB… | Dischi: | SS304, SS316 |
|---|---|---|---|
| Sedile: | NBR, | Dimensione della porta: | DN40~DN600 |
| Temperatura di lavoro: | -20℃~+180℃ | standard: | ANSI, ASME, API, BACCANO, JIS, BS, GB |
| Pressione: | 150 libbre | Applicazione: | Acqua, olio, gas… |
| Evidenziare: | Valvola di controllo di tipo wafer inossidabile,Valvola di controllo a singola piastra per wafer,H74F Valvola di controllo a singola piastra |
||
Descrizione di prodotto
Valvola di ritegno a disco singolo tipo wafer in acciaio inossidabile H74
Caratteristiche della valvola di ritegno
Valvola di ritegno a disco singolo tipo wafer
Standard applicabili:
- Progettazione e fabbricazione: ASTM B16.34
- Connessione flangiata: ASTI16.5
- Test e ispezione: API598
Gamma di dimensioni:
-1 1/2"~16"
Pressione nominale:
- ANSI 150LB,300LB
- JIS 10K,20K
Intervallo di temperatura:
- -20°C~180°C
| Materiale del corpo | Acciaio al carbonio | CF8 | CF8M |
| Disco della valvola | Acciaio al carbonio | SS304 | SS316 |
| Bullone, Rondella | SS304 | SS304 | SS316 |
| Bullone ad occhiello | Acciaio al carbonio placcato | Acciaio al carbonio placcato | Acciaio al carbonio placcato |
| O-ring | NBR, EPDM | ||
| Temperatura di esercizio | -20℃~120℃ | -29℃~180℃ | -29℃~180℃ |
| Fluido | Acqua, vapore, olio, gas | ||
| Standard | ANSI, DIN, JIS, JB | ||
Panoramica della valvola di ritegno
Valvole di ritegno sono valvole di intercettazione automatiche che vengono comunemente utilizzate per prevenire il riflusso o il drenaggio in un sistema di tubazioni. Spesso applicate sul lato di scarico delle pompe, le valvole di ritegno impediscono al sistema di scaricarsi se la pompa si ferma e proteggono dal riflusso, che potrebbe danneggiare la pompa e/o altre apparecchiature.
Valvola di ritegno a battenteha un disco piatto che ruota o oscilla attorno a un perno a cerniera. Sono a basso costo e hanno basse caratteristiche di perdita di carico quando sono completamente aperte. Ma a causa della lunga corsa e dell'inerzia del disco, la tradizionale valvola di ritegno a battente può sbattere nelle installazioni di tubi verticali. Queste valvole sono quindi a volte dotate di una leva e di un accessorio di peso. Possono gestire liquidi con solidi come le acque reflue.
Caratteristiche:
- Design economico: il peso ridotto e la breve lunghezza di posa producono risparmi sui costi iniziali, sui requisiti di spazio e sull'installazione rispetto alle valvole di ritegno a battente a corpo intero.
- Perdita di carico minima: la perdita di carico è minimizzata fornendo un percorso di flusso breve, rettilineo e praticamente senza ostruzioni
- Chiusura rapida per ridurre il colpo d'ariete: l'intercettazione si ottiene tramite il disco completamente automatico, assistito da molla, che si chiude vicino alla velocità di flusso zero: il design leggero a disco singolo crea un'intercettazione positiva prima dell'inversione del flusso, il che aiuta a mantenere le sovratensioni al minimo
- Sedi morbide resilienti: accoppiate con superfici di tenuta lavorate con precisione, contribuiscono a garantire una tenuta a tenuta stagna che soddisfa o supera i requisiti di test API 598
